发布日期 2018-12-28

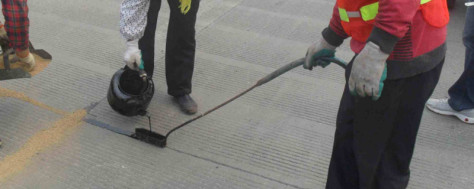

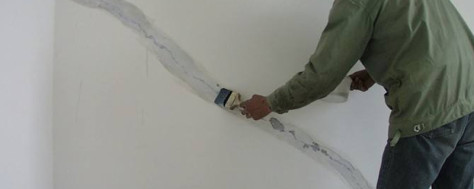

​裂缝封闭胶用于封闭和填充裂缝，混凝土裂缝封闭胶的性能应符合以混凝土为基材粘结碳纤维复合材的B级胶的规定。因为封闭裂缝一般使用E玻璃纤维布、碳纤维布或者无纺布，所要求的粘胶剂必须具有良好的湿润性、渗透性、耐久性，然后关键是价格又是不能太贵。

发布日期 2018-12-28

​裂缝注射胶是一种双组份、点粘度的环氧树脂的填注胶，主要用于适用于混凝土和砌体结构构件裂缝，裂缝注射胶包括裂缝封闭胶和裂修复胶，是裂缝填注胶，主要优点有操作时间长、对混凝土表面有很高的渗透力和无收缩硬化。

发布日期 2018-12-27

​1、如果是多层碳布施工，浸渍胶指干后即可进行下层粘贴，若延误超过1小时，应等待12小时后方可继续粘贴。 2、粘贴碳板的时候，如果是俯贴胶层宜中间厚、边缘薄;竖贴时，胶层宜上厚下薄。 3、检测方面，先对碳布胶的硬度进行检验再检验固化质量

发布日期 2018-12-27

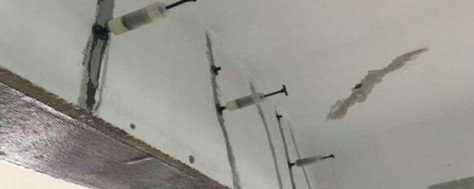

​1、首先注胶的裂缝决定，宽度为0.05~1.5mm，深度不超过300mm时，宜用定压注射器注胶;宽度大于0.5mm且走向蜿蜒曲折时宜采用机控压力注胶。 2、注胶嘴为针筒的时候，间距为100~300mm。而机器控制注胶距离为300~500mm。 3、注胶一定要有胶水溢出。

发布日期 2018-12-27

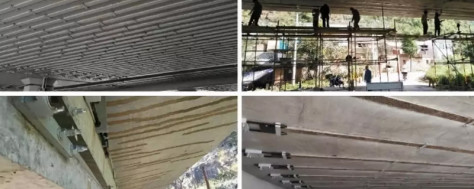

​1、在粘钢和外包刚施工的时候，锚栓得选用化学锚栓。锚栓直径不应大于M10;锚栓埋深可取为60mm;边距和间距不应小于60和250mm。锚栓不得参与胶层受力; 2、胶层在粘贴的时候，俯贴时，宜中间厚、边缘薄;竖贴时，宜上厚下薄。

发布日期 2018-12-26

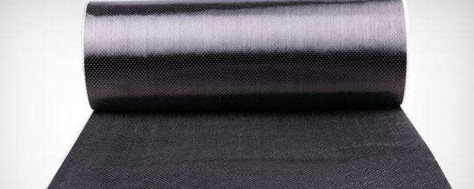

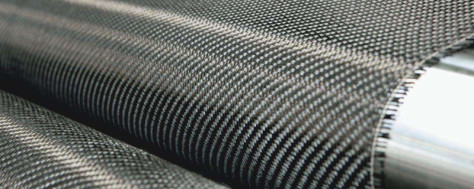

​因为双层碳纤维布相对于单层碳纤维布，它需要承受更高的拉应力，粘接力，对胶体性能要求更加的高，从而保持整体的受力。所以浸渍胶一定要性能十分优异才可。

发布日期 2018-12-26

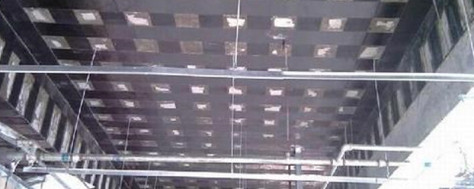

​1.需要在双层碳布的两端采用U型箍，会对碳布起到约束作用，减少了剥离的可能性。 2.为了保证双层碳布端部的锚固能力，对碳纤维布进行分层截断是比较合理的加固方法，推荐内短外长型的构造措施。

发布日期 2018-12-26

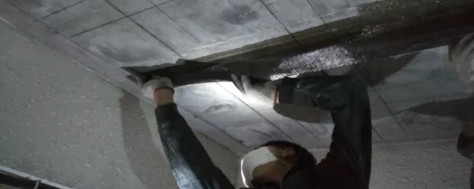

​双层碳纤维布和单层碳纤维布加固施工都差不多，只是有一个地方一定要注意。就是双层碳纤维布粘贴时，应在第一层碳布浸渍胶达到指干状态前，立即粘贴下一层。 若延误时间超过1小时，则应等待12小时后重新再清除灰尘等对粘贴效果有影响的杂质，然后在第一层碳布上涂抹胶体进行施工。

发布日期 2018-12-25

​有啊。水下专用碳布纤维布浸渍胶早就已经研发出来了，用了很久了。水下碳布胶主要用在水下或者潮湿的环境当中。水下碳布胶，目前的技术可以达到，施工不流淌、可低温固化，免底涂且浸渍、粘结与修补兼用，耐海水性强，与大多数结构材料有良好的粘接性能。

发布日期 2018-12-25

​碳布胶在高湿的情况使用，得使用水下碳布胶。施工步骤是这样的。 1、基面处理：基材表面应全面打磨，无任何附着物，粘贴部位有尖锐棱角的需要打磨成圆角，最小内径为20㎜。 2、基面找平：将水下专用找平胶按照说明书给出的重量比搅拌均匀，将找平胶用劈刀刮抹到混凝土表面即可

发布日期 2018-12-25

碳布胶如果在水下施工的话，就需要用水下碳布胶。水下碳布胶的具体施工步骤是这样的。 1、基面处理：用气动打磨机磨掉混凝土表面酥松层，直至露出坚实基层。 2、基面找平：将水下专用找平胶按照说明书给出的重量比搅拌至完全均匀，将找平胶用劈刀刮抹到混凝土表面即可

发布日期 2018-12-24

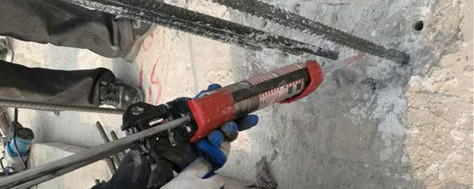

​对施工的要求： 1、按设计要求标示钻孔位置、大小、深浅。 2、钢材锚固范围的铁锈、油污应清除干净，螺栓也应除锈。 3、配制植筋胶避免有气泡。 4、注胶时，保证孔内充满胶液、防止胶层脱空。 5、锚固完成后，应做好临时固定，固化期内不得人为搅动，必要时派专人看护。

发布日期 2018-12-24

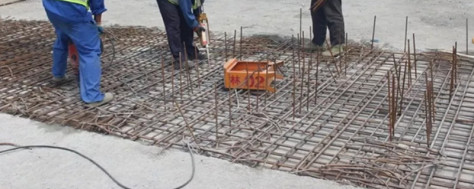

对钢筋的要求首先是表面没有铁锈或者其他杂物;在钢筋的选择上，规格为Φ16，Φ12，(符号"Φ"表示HRB400钢筋);钢筋的性能一定要符合规范要求，尤其是钢筋的承重能力和抗弯能力。

发布日期 2018-12-24

​第一点，环氧类植筋胶指标应该符合《混凝土结构后锚固技术规程》JGJ 145-2004的规定，如是用其它品种的植筋胶，其性能应厂家通过专门的试验确定和认证。 第二点，植筋胶如果是双组份，就得按照一定的比例来调和，不得乱加入其它的材料混合。

发布日期 2018-12-21

可以用钻芯取样手法检验修补效果。但是要记得检验的时间要达到7天固化期，一到时间就立即检验。 检验方法：转取笔芯，将笔芯加工成试件，进行力学性质的检测，具体可采用劈裂抗拉强度测定方法。
