基于51单片机的电参数终端采集控制设计 程序Proteus仿真图

[复制链接]
跳转到指定楼层
楼主
ID:316613发表于 2024-7-10 09:03|只看该作者|只看大图回帖奖励
仿真  程序  .需要 原理图设计,自己设计,免费开源  回馈51黑论坛坛友

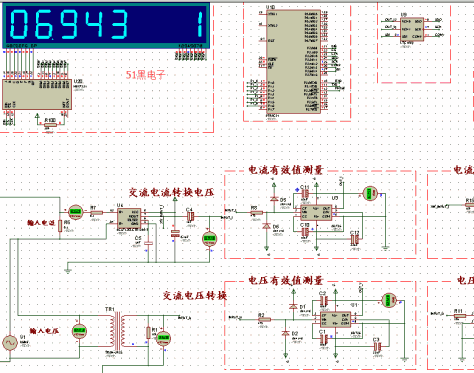

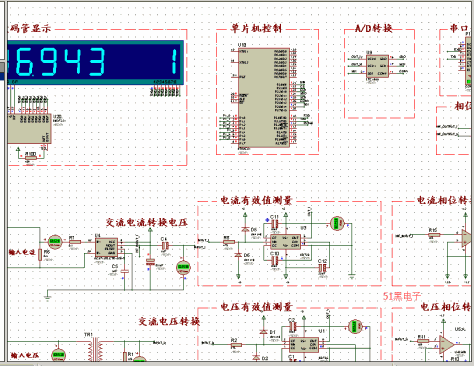

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）



设计基于MCS-51的单相工频交流电参数检测仪。交流有效值0-220V，电流有效值0-40A。电压、电流值经电压、电流传感器输出有效值为0-5V的交流信号，传感器输出的电压、电流信号与被测电压、电流同相位。 基本要求如下 （1） 电流、电压测量精度0.1% (2) 检测电压、电流的相位角，求出功率因素 （3） 电流、电压有效值由LED轮流显示，也可由按键切换显示量


单片机源程序如下:
  1. #include<regx51.h>
  2. #include<intrins.h>
  3. #include<absacc.h>
  4. #include<math.h>
  5. #define uchar unsigned char
  6. #define uint unsigned int
  7. #define addo (5.0/65535.0)
  8. uchar vol[]="Voltage:";//定义串口通信的电压提示语
  9. uchar cur[]="Current:";//定义串口通信的电流提示语
  10. uchar pf[]="Power Factor:";//定义串口通信的功率因数提示语
  11. uchar num[10]={'0','1','2','3','4','5','6','7','8','9'};//定义串口通信的数字字符查表传送
  12. sbit DIN = P2^0;
  13. sbit CS = P2^1;
  14. sbit CLK = P2^2;
  15. sbit SDO = P2^3;
  16. sbit SCK = P2^4;
  17. sbit CONV = P2^5;
  18. sbit SDI=P2^6;
  19. uint High,Low;
  20. sbit K=P3^2;
  21. bit choose=1;//定义A/D转换器通道选择变量
  22. double t=0;
  23. static unsigned char disbuf[8] = {1,2,3,4,5,6,7,8};//数码管显示缓冲数据
  24. /*延时函数*/
  25. void delay_ms(uint n)
  26. {
  27.        uchar i;
  28.        while(n--)
  29.        {
  30.            for(i=0;i<100;i++);
  31.        }
  32. }
  33. /*定时器T0初始化 */
  34. void Init_T0()
  35. {
  36.        TMOD=0x09;
  37.        TH0=0;
  38.        TL0=0;
  39. }
  40. /*数码管进行显示*/
  41. void WriteByte(uchar dat)
  42. {
  43.        uchar i;
  44.        for(i=0;i<8;i++)
  45.        {
  46.            DIN = ((dat<<i)&0x80)?1:0;
  47.            CLK = 0;
  48.            _nop_();
  49.            CLK = 1;
  50.            _nop_();
  51.        }
  52. }
  53. void MAX7221_WRITE(uchar addr,uchar dat)
  54. {
  55.        CS = 0;
  56.        WriteByte(addr);
  57.        WriteByte(dat);
  58.        CS = 1;
  59. }
  60. void MAX7221_Initial(void)
  61. {
  62.        MAX7221_WRITE(0x0A,0x07);
  63.        MAX7221_WRITE(0x0B,0x07);
  64.        MAX7221_WRITE(0x0C,0x01);
  65.        MAX7221_WRITE(0x0F,0x00);
  66.        MAX7221_WRITE(0x09,0xff);
  67. }
  68. void display(uchar *str)
  69. {
  70.        uchar i;
  71.        for(i=0;i<8;i++)
  72.        {
  73.            MAX7221_WRITE(i+1,str[i]);
  74.        }
  75. }
  76. /*A/D转换读取转换值*/
  77. uint LTC1864_READ(void)
  78. {
  79.        uchar i;
  80.        uint temp = 0;
  81.        CONV = 0;
  82.        CONV = 1;
  83.        _nop_();_nop_();_nop_();
  84.        CONV = 0;
  85.        SDO = 1;
  86.        for(i=0;i<16;i++)
  87.        {
  88.            SCK = 1;
  89.            _nop_();
  90.            SCK = 0;
  91.            _nop_();
  92.            if(i==0)
  93.            {
  94.                  SDI=1;
  95.            }
  96.            if(i==1)
  97.            {
  98.                  choose=       !choose;
  99.                  SDI=choose;
  100.            }
  101.            temp<< = 1;
  102.            if(SDO==1)
  103.            {

  105.                  temp |= 0x0001;
  106.            }
  107.        }
  108.        CONV = 1;
  109.        return temp;
  110. }
  111. /*电流值进行数码管转换显示*/
  112. void HEXTOBCD_I(uint temp)
  113. {
  114.        disbuf[0] = temp/10000;
  115.        disbuf[1] = (temp%10000/1000)|0x80;
  116.        disbuf[2] = temp%1000/100;
  117.        disbuf[3] = temp%100/10;
  118.        disbuf[4] = temp%10;
  119.        disbuf[5] = 15;
  120.        disbuf[6] = 15;
  121.        disbuf[7] = 1;
  122. }
  123. /*电压值进行数码管转换显示*/
  124. void HEXTOBCD_V(uint temp)
  125. {
  126.        disbuf[0] = temp/10000;
  127.        disbuf[1] = temp%10000/1000;
  128.        disbuf[2] = (temp%1000/100)|0x80;
  129.        disbuf[3] = temp%100/10;
  130.        disbuf[4] = temp%10;
  131.        disbuf[5] = 15;
  132.        disbuf[6] = 15;
  133.        disbuf[7] = 2;
  134. }
  135. /*定时器T1初始化*/
  136. void Time_T1(void)
  137. {
  138.        TMOD=0x10;
  139.        TL1=0xb0;
  140.        TH1=0x3c;
  141.        IE=0x88;
  142.        TR1=1;
  143. }
  144. void delay_choose(int t)
  145. {
  146.        Time_T1();
  147.        while(t--)
  148.        {
  149.            while(!TF1);
  150.            TF1=0;
  151.            TL1=0x3c;
  152.            TH1=0X88;

  154.        }
  155. }
  156. /*读取相位差方波正脉冲宽度*/
  157. void Message_Width()
  158. {
  159.        while(K);
  160.        TR0=1;
  161.        while(!K);
  162.        while(K);
  163.        TR0=0;
  164.        High=TH0;
  165.        Low=TL0;
  166. }
  167. /*串口初始化波特率为9600*/
  168. void UART_init(void)
  169. {
  170.    SCON = 0x50;//串口方式1
  171.    TMOD = 0x20;// 定时器使用方式2自动重载
  172.    TH1 = 0xFD;//9600波特率对应的预设数，定时器方式2下，TH1=TL1
  173.    TL1 = 0xFD;
  174.    TR1 = 1;//开启定时器，开始产生波特率
  175. }
  176. /*发送一个字符*/
  177. void UART_send_byte(uchar dat)
  178. {
  179.        SBUF = dat;
  180.        while (TI == 0);
  181.        TI = 0;
  182. }
  183. /*发送一个字符串*/
  184. void UART_send_string(uchar *buf)
  185. {
  186.        while (*buf != '\0')
  187.        {
  188.            UART_send_byte(*buf++);
  189.        }
  190. }
  191. /*电流显示及发送*/
  192. void dianliu()
  193. {
  194.        uchar vol_value[7];//定义串口通信数据缓冲数组
  195.        uint I;
  196.        I=(int)(t*30500);
  197.        HEXTOBCD_I(I);
  198.        display(disbuf);
  199.        delay_ms(10);
  200.        /*串口通信逐一发送电流值*/
  201.        UART_init();
  202.        UART_send_string(cur);
  203.        vol_value[0]=num[disbuf[0]%16];
  204.        UART_send_byte(vol_value[0]);
  205.        vol_value[1]=num[disbuf[1]%16];
  206.        UART_send_byte(vol_value[1]);
  207.        UART_send_byte(0x2E);
  208.        vol_value[2]=num[disbuf[2]%16];
  209.        UART_send_byte(vol_value[2]);
  210.        vol_value[3]=num[disbuf[3]%16];
  211.        UART_send_byte(vol_value[3]);
  212.        vol_value[4]=num[disbuf[4]%16];
  213.        UART_send_byte(vol_value[4]);
  214.        UART_send_byte(0x41);
  215.        UART_send_byte(0x0d);
  216.        UART_send_byte(0x0a);
  217. }
  218. /*电压显示及发送*/
  219. void dianya()
  220. {
  221.        int I;
  222.        uchar vol_value[7];//定义串口通信数据缓冲数组
  223.
  224.        I=(int)(t*5866);
  225.        HEXTOBCD_V(I);
  226.        display(disbuf);
  227.        delay_ms(10);
  228.        /*串口通信逐一发送电压值*/
  229.        UART_init();
  230.        UART_send_string(vol);
  231.        vol_value[0]=num[disbuf[0]%16];
  232.        UART_send_byte(vol_value[0]);
  233.        vol_value[1]=num[disbuf[1]%16];
  234.        UART_send_byte(vol_value[1]);
  235.        vol_value[2]=num[disbuf[2]%16];
  236.        UART_send_byte(vol_value[2]);
  237.        UART_send_byte(0x2E);
  238.        vol_value[3]=num[disbuf[3]%16];
  239.        UART_send_byte(vol_value[3]);
  240.        vol_value[4]=num[disbuf[4]%16];
  241.        UART_send_byte(vol_value[4]);
  242.        UART_send_byte(0x56);
  243.        UART_send_byte(0x0d);
  244.        UART_send_byte(0x0a);
  245. }
  246. /*串口通信发送功率因数*/
  247. void send_P()
  248. {
  249.        uchar vol_value[7];//定义串口通信数据缓冲数组
  250.        uint X1,I;
  251.        double t=0;
  252.        Init_T0();
  253.        Message_Width();
  254.        X1=(High*256+TL0)/0.92;
  255.        t=(X1+t)/2;
  256.    /*串口通信逐一发送功率因数*/
  257.        t=t*0.000314;
  258.        I=abs(cos(t-0.147)*1000);
  259.        UART_init();
  260.        UART_send_string(pf);
  261.        vol_value[0]=num[I/1000];
  262.        UART_send_byte(vol_value[0]);
  263.        UART_send_byte(0x2E);
  264.        vol_value[0]=num[I%1000/100];
  265.        UART_send_byte(vol_value[0]);
  266.        vol_value[0]=num[I%100/10];
  267.        UART_send_byte(vol_value[0]);
  268.        vol_value[0]=num[I%10];
  269.        UART_send_byte(vol_value[0]);
  270.        UART_send_byte(0x0d);
  271.        UART_send_byte(0x0a);
  272.        UART_send_byte(0x0d);
  273.        UART_send_byte(0x0a);
  274. }
  275. void main()
  276. {
  277.        Time_T1();
  278.        MAX7221_Initial();
  279.        delay_ms(10);
  280.        LTC1864_READ();
  281.        while(1)
  282.        {
  283.            delay_ms(1000);
  284.            t= LTC1864_READ()*addo;//读取电流模拟量
  285.            dianliu();
  286.            delay_ms(1000);//延时2s
  287.            t= LTC1864_READ()*addo;//读取电压模拟量
  288.            delay_choose(40);
  289.            dianya();
  290.            send_P();
  291.            delay_choose(40);//延时2s
  292.        }
  293. }
复制代码

仿真程序和原理图下载: 基于51单片机的电参数终端采集控制设计.7z(1.49 MB, 下载次数: 17)

评分

黑币 +50
收起理由
+ 50
共享资料的黑币奖励！

查看全部评分
