Arduino红外发射接收代码(支持解码发射电视空调遥控器）

[复制链接]
跳转到指定楼层
楼主
ID:424598发表于 2020-11-12 15:42|只看该作者|只看大图回帖奖励

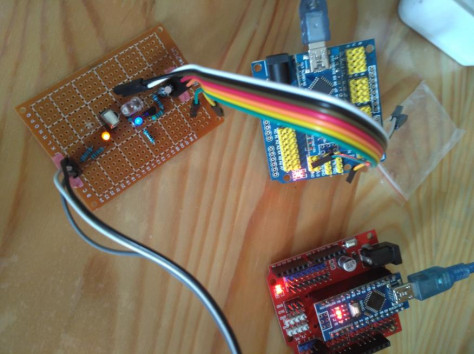

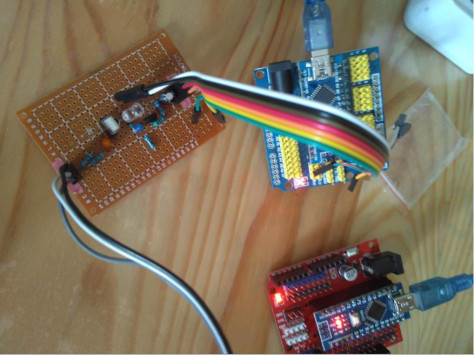

制作出来的实物图如下：








Arduino源程序如下:
  1. //******************************
  2. //Arduino红外接收代码
  3. //******************************
  4. #include< IRSendRev.h> //调用文件

  6. #define IR_OUT_PIN 3 //红外接收管OUT按Arduino板的D3引脚

  8. void setup()
  9. {
  10.    Serial.begin(38400); //波特率自行修改
  11.    IR.Init(IR_OUT_PIN); //初始化
  12.    Serial.println("init over"); //连接成功后串口输出
  13. }

  15. unsigned char dta[20]; //定义数组

  17. void loop()
  18. {
  19.    if(IR.IsDta()) //如果有接收到红外信号
  20.    {
  21.        int length= IR.Recv(dta); //获取红外数据,并存入dta,且获取数组个数
  22.        for (int i =0;i<length;i++) //按数组个数循环
  23.        {
  24.        Serial.print(dta[i]); //输出数组值
  25.        Serial.print("\t"); //分隔符
  26.        }
  27.        Serial.println(); //换行
  28.    }
  29. }
复制代码
  1. //******************************
  2. //Arduino红外发射代码
  3. //******************************
  4. #include< IRSendRev.h> //调用文件

  6. //红外发射管SIG接Arduino板的D3引脚

  8. void setup()
  9. {
  10.
  11. }

  13. unsigned char d[] = {9,188,89,12,33,4,0,255,162,93}; //红外发射管要发射的数据(可先用revTest获得)

  15. void loop()
  16. { //循环
  17.    IR.Send(d, 38);//发送数据(38Kz IR)
  18.    delay(1000); //延时
  19. }

复制代码

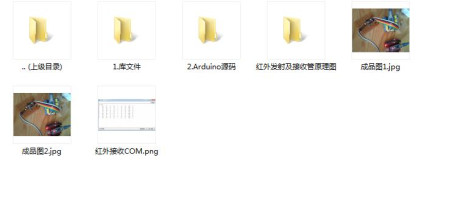

全部资料51hei下载地址：
Arduino红外发射接收代码.zip(1007.23 KB, 下载次数: 69)

评分

黑币 +50
收起理由
+ 50
共享资料的黑币奖励！

查看全部评分

沙发
ID:277550发表于 2020-12-14 10:18|只看该作者
修改成学习型，方便很多。
板凳
ID:961024发表于 2021-11-29 11:09|只看该作者
您好，麻烦问一下，这个红外发送程序，可以修改成除了D3外的其他针脚不
地板
ID:424598发表于 2022-1-29 14:51来自手机|只看该作者
茹影随行 发表于 2021-11-29 11:09
您好，麻烦问一下，这个红外发送程序，可以修改成除了D3外的其他针脚不

能提出这样的问题，不如自己动手测试出来的答案更好
5#
ID:1120494发表于 2024-5-13 14:15|只看该作者
学习一下，多谢楼主分享
