315-433MHZ学习遥控器芯片设置说明

支持1527 2264 2260 2262 SC5211 HS2240等解码，自动适应振荡电阻
2260 2262 2264 如果不进行人工地址编码，好多个遥控器地址编码一样的，只要学习一个遥控器，所有的遥控器都能同时用

一：如何设置自锁，互锁，点动输出
1：断电。按住学习键然后上电保持1-2秒钟后松开，学习灯闪3次，设置为自锁输出。
2：断电。按住学习键然后上电保持1-2秒钟后松开，学习灯闪1次，设置为互锁输出。
3：断电。按住学习键然后上电保持1-2秒钟后松开，学习灯闪2次，设置为点动输出。
二：遥控器学习：
以上输出模式设置后断开电源，然后上电，按一下学习键，学习灯保持亮，再按遥控器上的任意一键，学习灯熄灭，遥控器学习成功。重复上述操作可以学习多达20个遥控器。1527 2260 2262 2264等的遥控器可以混合学习使用。
三：如何清空已学习过的遥控器：
断电，按住学习键然后上电保持4秒以上再松开按键，学习灯闪烁4次，说明已学习过的遥控器已被清空。

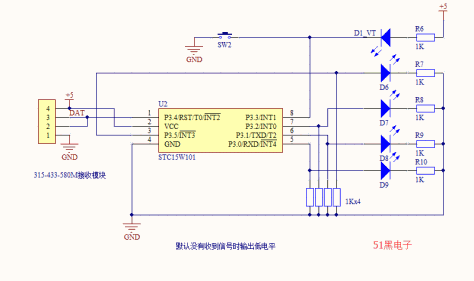

电路原理图如下：

下载烧录说明
IRC频率选11.0592M
如果已烧录过的单片机，烧录前必须下载后恢复下出厂设置。才能再烧录，新单片机不用恢复
操作：按住学习键，上电保持10秒以上松开即可。

单片机源程序如下:

//内部晶振：11.0592M
//测试芯片：STC15F104E/STC11F04W
//By David Xu 2020/08/18
//硬件最简版
//实现2262、1527解码输出，学习、自适应多阻值,片内EEPROM存储相关信息
#include< reg52.h>
#include< intrins.h>
sfr AUXR=0x8e;
sfr IAP_DATA = 0xC2; //片内EEPROM资源声明
sfr IAP_ADDRH = 0xC3;
sfr IAP_ADDRL = 0xC4;
sfr IAP_CMD = 0xC5;
sfr IAP_TRIG = 0xC6;
sfr IAP_CONTR = 0xC7;
sfr P3M0 =0xb2;
sfr P3M1 =0xb1;
#define uchar unsigned char
#define uint unsigned int
sbit RF = P3^4; //射频引脚定义
sbit set = P3^3; //设置键定义
sbit keya = P3^0; //第一路
sbit keyb = P3^1; //第二路
sbit keyc = P3^2; //第三路
sbit keyd = P3^5; //第四路
uint ll_w;
uchar hh_w; //高,低电平宽度
uchar ma_x; //接收到第几位编码了
uchar idata bma1,bma2,bma3; //用于接收过程存放遥控编码，编码比较两次，这是第一次
uchar idata mmb1,mmb2,mmb3; // 用于接收过程存放遥控编码，第二次
uchar key_data;
uchar short_k;
uchar mma1,mma2,mma3; //用于解码过程
uchar L_M_select;
uchar xplx;
uint s,s1;
bit old_rc5; //保存上一次查询到的电平状态
bit tb_ok; //接收到同步的马时置1
bit rf_ok1,rf_ok2; //解码过程中的临时接收成功标志
bit rf_ok; //接收到一个完整的遥控命令后置1,通知解码程序可以解码了
bit study; //进入学习状态标志
bit system_int; //系统清零标志
bit m1,m2,m3,m4;
bit flag_zs;
bit decode_ok; //解码成功
uchar idata key_number[61];
void delay_1ms(uint x) //1毫秒延时
{
uchar b,c;
for(x;x>0;x--)
{
for(b=5;b>0;b--)
{
for(c=150;c>0;c--);
}
}
}
void BB(uint size,uchar Number)
{
if(Number)
{
for(Number;Number>0;Number--)
{
set=0;
delay_1ms(size);
set=1;
delay_1ms(size);
}
}
else
{
set=0;
delay_1ms(size);
set=1;
}
}
void chick1527(uchar d)
{
uchar u;
for(u=0;u<4;u++)
{
if(((d>>(u*2))& 3)==2)
{
xplx=0x55;
}
}
}
//====================================================
/////////片内EEPROM读写驱动程序///////////////////////////
//====================================================
void IAP_Disable() //关闭IAP
{
//关闭IAP 功能, 清相关的特殊功能寄存器,使CPU 处于安全状态,
//一次连续的IAP 操作完成之后建议关闭IAP 功能,不需要每次都关
IAP_CONTR = 0; //关闭IAP 功能
IAP_CMD = 0; //清命令寄存器,使命令寄存器无命令,此句可不用
IAP_TRIG = 0; //清命令触发寄存器,使命令触发寄存器无触发,此句可不用
IAP_ADDRH = 0;
IAP_ADDRL = 0;
}//
//读一字节，调用前需打开IAP 功能，入口:DPTR = 字节地址，返回:A = 读出字节
uchar read_add(uint addr) //读EEPROM
{
IAP_DATA = 0x00;
IAP_CONTR = 0x84; //打开IAP 功能, 设置Flash 操作等待时间
IAP_CMD = 0x01; //IAP/ISP/EEPROM 字节读命令
IAP_ADDRH = addr>>8; //设置目标单元地址的高8 位地址
IAP_ADDRL = addr&0xff; //设置目标单元地址的低8 位地址
EA = 0;
IAP_TRIG = 0x5a; //先送 46h,再送B9h 到ISP/IAP 触发寄存器,每次都需如此
IAP_TRIG = 0xa5; //送完 B9h 后，ISP/IAP 命令立即被触发起动
_nop_();
EA = 1;
IAP_Disable(); //关闭IAP 功能, 清相关的特殊功能寄存器,使CPU 处于安全状态,
//一次连续的IAP 操作完成之后建议关闭IAP 功能,不需要每次都关
return (IAP_DATA);
}//------------------------------------------------------------------------------
//字节编程，调用前需打开IAP 功能，入口:DPTR = 字节地址, A= 须编程字节的数据
void write_add(uint addr,uchar ch) //直接写EEPROM
{
IAP_CONTR = 0x84; //打开 IAP 功能, 设置Flash 操作等待时间
IAP_CMD = 0x02; //IAP/ISP/EEPROM 字节编程命令
IAP_ADDRH = addr>>8; //设置目标单元地址的高8 位地址
IAP_ADDRL = addr&0xff; //设置目标单元地址的低8 位地址
IAP_DATA = ch; //要编程的数据先送进IAP_DATA 寄存器
EA = 0;
IAP_TRIG = 0x5a; //先送 46h,再送B9h 到ISP/IAP 触发寄存器,每次都需如此
IAP_TRIG = 0xa5; //送完 B9h 后，ISP/IAP 命令立即被触发起动
_nop_();
EA = 1;
IAP_Disable(); //关闭IAP 功能, 清相关的特殊功能寄存器,使CPU 处于安全状态,
//一次连续的IAP 操作完成之后建议关闭IAP 功能,不需要每次都关
}//------------------------------------------------------------------------------
//擦除扇区, 入口:DPTR = 扇区地址
void Sector_Erase(uint addr) //扇区擦除
{
IAP_CONTR = 0x84; //打开IAP 功能, 设置Flash 操作等待时间
IAP_CMD = 0x03; //IAP/ISP/EEPROM 扇区擦除命令
IAP_ADDRH =addr>>8; //设置目标单元地址的高8 位地址
IAP_ADDRL =addr&0xff; //设置目标单元地址的低8 位地址
EA = 0;
IAP_TRIG = 0x5a; //先送 46h,再送B9h 到ISP/IAP 触发寄存器,每次都需如此
IAP_TRIG = 0xa5; //送完 B9h 后，ISP/IAP 命令立即被触发起动
_nop_();
EA = 1;
}//------------------------------------------------------------------------------
void timeint() interrupt 1 //遥控接收，通过定时器0中断，定时去查询
{
uchar x1;
TF0=0; // 清除T0中断标志
TL0=0x30; //b5
TH0=0xff; //fe
if (!RF) { ll_w++;old_rc5=0; } // 检测到低电平低电平时间加1,记录本次电平状态
else // 检测到高电平
{ hh_w++;
if (!old_rc5) // 检测到从低到高的跳变,已检测到一个完整(高-低)电平周期
{
if (((hh_w*16)<ll_w)&& (hh_w*38)>ll_w ) //判同步码
{
short_k=ll_w/31;
ma_x=0;
tb_ok=1;
bma1=0;
bma2=0;
bma3=0; //根据不同同步码宽度，T0加载不同初值
}
else if ((tb_ok)&&((ll_w>short_k*2)&&(ll_w<short_k*5))) // 10/14
{
ma_x++; //已经接收到同步码,判0
if(ma_x>23)
{
if(!rf_ok1)
{
mma1=bma1;mma2=bma2;mma3=bma3;//将接收到的编码复制到解码寄存器中
rf_ok1=1; // 通知解码子程序可以解码了
tb_ok=0;
s=5000;
}
else
{
mmb1=bma1;mmb2=bma2;mmb3=bma3;//将接收到的编码复制到解码寄存器中
rf_ok2=1; // 通知解码子程序可以解码了
tb_ok=0;
}
}
}
else if ((tb_ok)&&((ll_w>short_k/6)&&(ll_w<short_k*2))) // 3/5
{ switch (ma_x)
{
case 0 : { bma1=bma1 | 0x80; break; }//遥控编码第1位
case 1 : { bma1=bma1 | 0x40; break; }
case 2 : { bma1=bma1 | 0x20; break; }
case 3 : { bma1=bma1 | 0x10; break; }
case 4 : { bma1=bma1 | 0x08; break; }
case 5 : { bma1=bma1 | 0x04; break; }
case 6 : { bma1=bma1 | 0x02; break; }
case 7 : { bma1=bma1 | 0x01; break; }
case 8 : { bma2=bma2 | 0x80; break; }
case 9 : { bma2=bma2 | 0x40; break; }
case 10: { bma2=bma2 | 0x20; break; }
case 11: { bma2=bma2 | 0x10; break; }
case 12: { bma2=bma2 | 0x08; break; }
case 13: { bma2=bma2 | 0x04; break; }
case 14: { bma2=bma2 | 0x02; break; }
case 15: { bma2=bma2 | 0x01; break; }
case 16: { bma3=bma3 | 0x80; break; }
case 17: { bma3=bma3 | 0x40; break; }
case 18: { bma3=bma3 | 0x20; break; }
case 19: { bma3=bma3 | 0x10; break; }
case 20: { bma3=bma3 | 0x08; break; }//按键状态第1位
case 21: { bma3=bma3 | 0x04; break; }
case 22: { bma3=bma3 | 0x02; break; }
case 23: { bma3=bma3 | 0x01;
if(!rf_ok1)
{
mma1=bma1;mma2=bma2;mma3=bma3;//将接收到的编码复制到解码寄存器中
rf_ok1=1; // 通知解码子程序可以解码了
tb_ok=0;
s=5000;
break;
}
else
{
mmb1=bma1;mmb2=bma2;mmb3=bma3;//将再次接收到的编码复制到解码寄存器中，
rf_ok2=1; // 通知解码子程序可以解码了
tb_ok=0;
break;
}
}
}
ma_x++;
}
else {ma_x=0; tb_ok=0; bma1=0; bma2=0; bma3=0;hh_w=1;ll_w=0;} //接收到不符合的高-低电平序列
ll_w=0;hh_w=1;
}
old_rc5=1; // 记录本次电平状态
}
if(rf_ok1) //规定时间内接受到2帧相同的编码数据才有效
{
s--;
if(!s) rf_ok1=0;
if(rf_ok2)
{
if((mma1==mmb1)&&(mma2==mmb2)&&(mma3==mmb3))
{
rf_ok=1;rf_ok1=0;rf_ok2=0;
}
else
{
rf_ok=0;
rf_ok1=0;
rf_ok2=0;
}
}
}
if(rf_ok) //判断是否是学习状态&&()
{
EA=0;
chick1527(mma1);
if(xplx!=0x55){chick1527(mma2);}
if(xplx!=0x55){chick1527(mma3);}
if(xplx==0x55)
{
xplx=0;
key_data=mma3& 0x0f;
mma3=mma3>>4;
}
else
{
xplx=1;
key_data=0;
for(x1=0;x1<4;x1++){if(((mma3>>(x1*2))&3)==3) key_data|=1<<x1;}
mma3=0;
}
if(!study)
{
rf_ok=0;
for(x1=0;x1<20;x1++)
{
if((mma1==key_number[x1*3+1])&&(mma2==key_number[x1*3+2])&&(mma3==key_number[x1*3+3]))
{
if((!((mma1==0)&&(mma2==0)))&&(!((mma1==0xff)&&(mma2==0xff)))&&key_data)
{
if(L_M_select==3)
{
m1=(key_data& 0x08);
m2=(key_data& 0x04);
m3=(key_data& 0x02);
m4=(key_data& 0x01);
}
else
{
keya=(key_data& 0x08);
keyb=(key_data& 0x04);
keyc=(key_data& 0x02);
keyd=(key_data& 0x01);
}
decode_ok=1;
set=0;
s1=12000;
break;
}
}
}
EA=1;
}
}
if(decode_ok)
{
s1--;
if(!s1)
{
set=1;
decode_ok=0;
flag_zs=0;
if(L_M_select==2)
{
keya=0;
keyb=0;
keyc=0;
keyd=0;
}
}
if((L_M_select==3)&&(!flag_zs)&&decode_ok)
{
flag_zs=1;
if(m1)keya=!keya;
if(m2)keyb=!keyb;
if(m3)keyc=!keyc;
if(m4)keyd=!keyd;
}
}
}
void key_buffer() //把遥控器码从 EEPROM 复制到DATA
{
uchar n;
for(n=0;n<61;n++)
{
key_number[n]=read_add(0x0000+n);
}
}
void KEY_study() //遥控器学习
{
uchar num_rf;
uchar d_num;
if(study==1)
{
rf_ok=0;
d_num=0;
while(!rf_ok)
{
delay_1ms(100);
d_num++;
if(d_num>200) break;
}
d_num=0;
if(rf_ok==1)
{
EA=0;
num_rf=key_number[0]; //取已学习的遥控器数量
if(num_rf>20){num_rf=0;} //如果遥控器数量超过20个，覆盖最先学习的
key_number[num_rf*3+1]=mma1;
key_number[num_rf*3+2]=mma2;
key_number[num_rf*3+3]=mma3;
key_number[0]=num_rf+1;
Sector_Erase(0x0000);
for(num_rf=0;num_rf<61;num_rf++)
{
write_add(0x0000+num_rf,key_number[num_rf]);
}
rf_ok=0;
set=1; //学习成功
EA=1;
}
else
{
rf_ok=0; //操作超时
BB(300,4);
}
d_num=0;
study=0;
}
}
void system_res() //系统清零
{
Sector_Erase(0x0000);
write_add(0x0000,0x00);
key_buffer();
}
void set_scan() //判断学习键状态
{
uchar h=0;
while((!set)&&(!study)&&(!decode_ok))
{
if(h>2)
{
study=1;
h=0;
while(!set);
set=0;
}
delay_1ms(100);
h++;
}
}
void system_start() //上电初始化
{
uchar h;
P3M0=0x27;
P3M1=0x10;
P3=0xd8;
L_M_select=read_add(0x0200);
if((L_M_select>3)||(L_M_select==0))L_M_select=3;
if(!set)
{
while(!set)
{
delay_1ms(50);
h++;
if(h>2)
{
while(!set)
{
delay_1ms(100);
h++;
if(h>90)
{
system_int=1;
while(!set);
}
}
if(system_int)
{
h=0;
system_int=0;
system_res();
delay_1ms(1500);
BB(500,4);
}
……………………
…………限于本文篇幅余下代码请从51黑下载附件…………

复制代码

Keil代码下载:

学习型无线遥控解码程序2023.7z(192.14 KB, 下载次数: 512)

评分

参与人数 2	黑币 +65	收起理由
lkc8210	+ 15	共享资料的黑币奖励！
admin	+ 50	共享资料的黑币奖励！

查看全部评分

ID:235691发表于 2023-6-11 11:15|显示全部楼层

有没有用STC8系列8脚单片机的程序

ID:401478发表于 2023-6-11 11:15|显示全部楼层

谢谢大佬分享我学习一下下

ID:17647发表于 2023-6-12 15:51|显示全部楼层

太感谢了，刚做了一个2272解码程序，但是没有这个好。

ID:1006814发表于 2023-6-13 08:50|显示全部楼层

感谢大佬，正在学习遥控器呢。

ID:461382发表于 2023-6-18 21:30|显示全部楼层

神来之作，我要啥你就来啥

ID:68189发表于 2023-6-19 09:18|显示全部楼层

买来的代码，放到这里来了。

ID:430492发表于 2023-6-19 16:04|显示全部楼层

感谢楼主分享的学习型无线遥控解码程序，值得学习借鉴！

ID:200118发表于 2023-7-2 22:28|显示全部楼层

谢谢分享，值得学习。。。

ID:287898发表于 2023-7-13 15:09|显示全部楼层

很完善的资料非常感谢

ID:12816发表于 2023-8-28 18:04|显示全部楼层

wpppmlah 发表于 2023-6-19 09:18
买来的代码，放到这里来了。

说不好是这下的代码人家拿去卖

ID:227484发表于 2023-9-25 16:38|显示全部楼层

很实用的程序，下载看看

ID:33319发表于 2023-9-28 17:35|显示全部楼层

卖的好像还能单独学习四路输出的遥控码。

ID:36007发表于 2023-10-6 21:25|显示全部楼层

4路输出的学些遥控码

ID:1083996发表于 2023-10-23 09:17|显示全部楼层

很棒的操作，学习了

ID:31094发表于 2023-10-29 17:11|显示全部楼层

很实用的程序

ID:72088发表于 2023-10-30 19:36|显示全部楼层

单片机解码，距离近是硬伤，没专业芯片灵敏度高，我实验多次，修改，无解

ID:195496发表于 2023-11-1 07:51|显示全部楼层

学习一下，有价值的帖子

ID:103411发表于 2023-11-7 16:04|显示全部楼层

感谢分享，下载学习一下。

ID:1058675发表于 2023-11-9 09:48|显示全部楼层

兄弟们，有没有实测过，能正常使用输出信号吗

ID:110231发表于 2023-11-22 16:31|显示全部楼层

好东西已做成功

ID:16023发表于 2023-11-24 20:56|显示全部楼层

stc8a8k测试成功，只是点动自锁互锁切换很麻烦，如果检测按键的次数去切换模式或学习功能就好了。<--正在研究中......

ID:77785发表于 2024-1-5 23:39|显示全部楼层

我怎么在代码里，没有找到互锁的逻辑啊...

ID:34298发表于 2024-5-3 20:05|显示全部楼层

当A、B键同时按下时无法实在互锁，控制电机正反转容易烧电机，不知道怎么改程序

ID:81135发表于 2024-5-4 18:12|显示全部楼层

谢谢资料，下载学习中，多多上传啊

ID:27456发表于 2024-5-7 12:44|显示全部楼层

fancunwu 发表于 2024-5-3 20:05
当A、B键同时按下时无法实在互锁，控制电机正反转容易烧电机，不知道怎么改程序

if(!study)
         {
               rf_ok=0;
               for(x1=0;x1<20;x1++)
               {
                 if((mma1==key_number[x1*3+1])&&(mma2==key_number[x1*3+2])&&(mma3==key_number[x1*3+3]))
                 {
                     if((!((mma1==0)&&(mma2==0)))&&(!((mma1==0xff)&&(mma2==0xff)))&&key_data)
                     {
                         if(L_M_select==3)
                         {
                             m1=(key_data& 0x08);
                             m2=(key_data& 0x04);
                             m3=(key_data& 0x02);
                             m4=(key_data& 0x01);
                         }
                       else
                         {
                           if((key_data& 0x04)&&!(key_data& 0x02)&&!(key_data& 0x01))keyb=1;  //上 ▲
                           if(!(key_data& 0x04)&&(key_data& 0x02)&&!(key_data& 0x01))keyc=1;  //停 ■
                           if(!(key_data& 0x04)&&!(key_data& 0x02)&&(key_data& 0x01))keyd=1;  //下 ▼
                       }

                       decode_ok=1;

                       if((key_data& 0x02)&&(key_data& 0x01)&&decode_ok) sc=1;     // ■+▼
                       if((key_data& 0x04)&&(key_data& 0x01)&&decode_ok) yk_xx=1;// ▲+▼

                 //       if((key_data& 0x04)&&(key_data& 0x02)&&(key_data& 0x01)&&decode_ok)xw_sc=1;

                 //       if((key_data& 0x02)&&(key_data& 0x01)&&decode_ok)
