单片机+M26429+PAM8403+MH-M18无线蓝牙音频功放设计 原理图PCB源程序

 [复制链接]
ID:702304发表于 2020-6-10 10:14|显示全部楼层
基于STC89C52的无线蓝牙音频功放
       基于STC89C52的无线蓝牙音频功放，实现的具体功能如下：
           1，无线蓝牙连接，手机可控制歌曲音频选择。
           2，音频声音的大小可控制一排LED的亮灭数量起伏。
           3，按键可控制手机音频的声音大小调节，歌曲的切换。
           4，蓝牙一键开机功能，掉电保护。

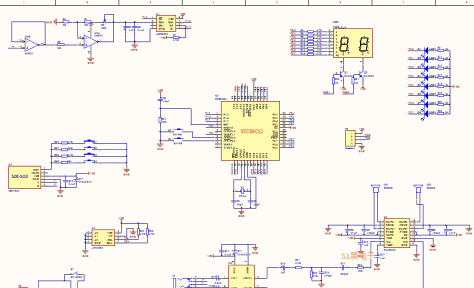

Altium Designer画的单片机+M26429+PAM8403+MH-M18原理图和PCB图如下：(51hei附件中可下载工程文件)


单片机源程序如下:
  1. #include "reg52.h"
  2. #include "adc0832.h"
  3. #include "M62429.h"
  4. #include "intrins.h"
  5. #include "key.h"
  6. #include "I2C.h"

  8. uchar Smg[]={0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90};
  9. uchar led[]={0xff,0x7f,0x3f,0x1f,0x0f,0x07,0x03,0x01,0x00};

  11. uchar v_led;//LED灯显示个数
  12. uint add=0;//中断溢出

  14. uchar voice_num;//音高
  15. uint led_num=0,led_num1=0;//led显示个数

  17. void key(void);//按键处理函数
  18. void smg_show(uint date);//数码管显示
  19. void led_show(uint led_num);//LED灯显示
  20. void pinit();//初始化函数
  21. void ad(void);//ad采集



  25. /*
  26.        主函数
  27. */
  28. void main()
  29. {
  30.        pinit();
  31.        while(1)
  32.        {
  33.            ad();
  34.            VolSet(33+voice_num*6);//数字电位器，值越大，音量越高
  35. //           smg_show(voice_num);
  36.            led_show(led_num);
  37.            key();
  38.        }
  39. }

  41. /*
  42.        函数名：按键处理
  43.        功能：       按键处理
  44.        输入：       按键扫描返回值
  45.        输出：       无
  46. */
  47. void key()
  48. {
  49.        uchar key_value;
  50.        key_value=key_scan(0);//调用按键扫描
  51.
  52.        if(key_value==KEY_UP)
  53.        {
  54.            if(voice_num==9)
  55.                  voice_num=9;
  56.            else
  57.                  voice_num++;
  58.        }
  59.        else if(key_value==KEY_DOWN)
  60.        {
  61.            if(voice_num==0)
  62.                  voice_num=0;
  63.            else
  64.                  voice_num--;
  65.        }
  66.        if(!key_value)
  67.            write_eeprom(1,voice_num);
  68. }

  70. /*
  71.        函数名：数码管显示
  72.        功能：       显示音量
  73.        输入：       音量
  74.        输出：       无
  75. */
  76. void smg_show(uint date)
  77. {
  78.        P1=0xfd;
  79.        P0=0xc1;
  80.        delay(500);
  81.        P1=0xfe;
  82.        P0=Smg[date];
  83. }

  85. /*
  86.        函数名：led显示
  87.        功能：       显示LED灯
  88.        输入：       音量
  89.        输出：       无
  90. */
  91. void led_show(uint led_num)
  92. {
  93.        P2=led[led_num];
  94. }

  96. /*
  97.        函数名：初始化函数
  98.        功能：       定时器初始化
  99.        输入：
  100.        输出：
  101. */
  102. void pinit()
  103. {
  104.        TMOD=0X01;
  105.        TH0=(65536-10000)/256;
  106.        TL0=(65536-10000)%256;
  107.        TR0=ET0=EA=1;
  108.        voice_num=read_eeprom(1);
  109. }

  111. void timer0() interrupt 1//定时器0中断
  112. {
  113.        TH0=(65536-10000)/256;
  114.        TL0=(65536-10000)%256;
  115.        add++;
  116.        if(add==1000)
  117.            add=0;
  118.        if(add%2)
  119.        {
  120.            P1=0xfd;
  121.            P0=0xc1;
  122.        }
  123.        else if(add%2==0)
  124.        {
  125.            P1=0xfe;
  126.            P0=Smg[voice_num];
  127.        }
  128. }

  130. void ad()
  131. {
  132.        v_led=a_d();
  133.        led_num1=v_led/25;
  134.        if(led_num<=led_num1)
  135.            led_num=led_num1;
  136.        if(add%6==0)
  137.        {
  138.            if(led_num)
  139.            led_num--;
  140.        }
  141. }
复制代码

所有资料51hei提供下载:
无线蓝牙音频功放PCB.7z(759.55 KB, 下载次数: 423)
蓝牙功放各类驱动（cgf）.zip(3.89 KB, 下载次数: 230)
数字功放代码.rar(54.07 KB, 下载次数: 243)
