数码管的动态刷新Verilog源程序

[复制链接]
跳转到指定楼层
楼主
ID:546381发表于 2019-5-28 17:15|只看该作者|只看大图回帖奖励
六位八段数码管，最后两位自加首先循环，同时在到特定的数字调用蜂鸣器“哔~”


源程序如下:
  1. module Project_Segled2
  2. (
  3.        //输入端口
  4.        CLK_50M,CLK_1S,RST_N,
  5.        //输出端口
  6.        SEG_DATA,SEG_EN,FM
  7. );
  8.
  9. //---------------------------------------------------------------------------
  10. //--       外部端口声明
  11. //---------------------------------------------------------------------------
  12. input                             CLK_50M;                       //时钟的端口,开发板用的50M晶振
  13. input           CLK_1S;
  14. input                                 RST_N;                       //复位的端口,低电平复位
  15. output reg       [ 5:0]       SEG_EN;                       //数码管使能端口
  16. output reg       [ 7:0]       SEG_DATA;                 //数码管数据端口(查看管脚分配文档或者原理图)
  17. output reg       FM;           //控制蜂鸣器

  19. //---------------------------------------------------------------------------
  20. //--       内部端口声明
  21. //---------------------------------------------------------------------------
  22. reg                 [15:0]       time_cnt;                 //用来控制数码管闪烁频率的定时计数器
  23. reg                 [15:0]       time_cnt_n;                 //time_cnt的下一个状态
  24. reg                 [ 2:0]       led_cnt;                       //用来控制数码管亮灭及显示数据的显示计数器
  25. reg                 [ 2:0]       led_cnt_n;                 //led_cnt的下一个状态
  26. reg                             [3:0]       gewei;                           // 后两位的个位
  27. reg                             [3:0]       shiwei;                           //后两位的十位
  28. reg                             [7:0]       GE_DATA;                       //个位数码管数据
  29. reg                             [7:0]       SHI_DATA;                       //十位数码管数据
  30. reg                             [3:0]       gewei_n;                           // 后两位的个位
  31. reg                           beep_reg;                       //用来控制蜂鸣器发声的寄存器
  32. reg                           beep_reg_n;                       //beep_reg的下一个状态

  34. //设置定时器的时间为1ms,计算方法为  (1*10^3)us / (1/50)us  50MHz为开发板晶振
  35. parameter SET_TIME_1MS = 16'd50_000;
  36. parameter freq = 16'd47774;
  37. initial
  38. begin
  39. gewei = 4'h5;                                                   //初始化个位十位的值
  40. shiwei=4'h0;
  41. gewei_n=4'h5;
  42. end

  44. //---------------------------------------------------------------------------
  45. //--       逻辑功能实现
  46. //---------------------------------------------------------------------------
  47. //时序电路,用来给time_cnt寄存器赋值
  48. always @ (posedge CLK_50M or negedge RST_N)
  49. begin
  50.        if(!RST_N)                                                 //判断复位
  51.            time_cnt< = 16'h0;                           //初始化time_cnt值
  52.        else
  53.            time_cnt< = time_cnt_n;                       //用来给time_cnt赋值
  54. end


  57. always @ (posedge CLK_50M)
  58. begin
  59.        if(time_cnt == SET_TIME_1MS)                 //判断1ms时间
  60.            time_cnt_n = 16'h0;                           //如果到达1ms,定时计数器将会被清零
  61.        else
  62.            time_cnt_n = time_cnt + 27'h1;       //如果未到1ms,定时计数器将会继续累加
  63. end





  69. //时序电路,用来给led_cnt寄存器赋值
  70. always @ (posedge CLK_1S or negedge RST_N)
  71. begin
  72.        if(!RST_N )                                                 //判断复位
  73. begin
  74.                gewei = 4'h5;                                                   //初始化个位十位的值
  75.            shiwei=4'h0;
  76. end
  77.        else if(gewei==4'b1001)
  78. begin
  79.            gewei=4'h0;
  80.            shiwei=shiwei+1'h1;                                         //如果个位到十就归0且让十位加一
  81. end
  82.    else if(shiwei==4'b0100)
  83. begin
  84.              shiwei=4'h0;                                                 //判断十位的值如果到4就归0
  85. end
  86.    else
  87.      gewei=gewei_n;
  88. end
  89. //组合电路,判断时间，实现控制显示计数器累加
  90. always @ (negedge CLK_1S)
  91. begin

  93.            gewei_n = gewei + 1'h1;           //如果到达1s,计数器进行累加
  94.
  95.
  96. end


  99. //时序电路,用来给gewei寄存器赋值
  100. always @ (posedge CLK_50M or negedge RST_N)
  101. begin
  102.        if(!RST_N)                                                 //判断复位
  103.            led_cnt< = 3'h0;                                 //初始化led_cnt值
  104.        else
  105.            led_cnt< = led_cnt_n;                       //用来给led_cnt赋值
  106. end

  108. //组合电路,判断时间，实现控制显示计数器累加
  109. always @ (posedge CLK_50M)
  110. begin
  111.        if(time_cnt == SET_TIME_1MS)                 //判断1Ms时间
  112.            led_cnt_n = led_cnt + 1'h1;           //如果到达1ms,计数器进行累加
  113.        else
  114.            led_cnt_n = led_cnt;                           //如果未到1ms,计数器保持不变
  115. end
  116. //实现gewei数据到数码管码数的一致
  117. always @ (posedge CLK_50M)
  118. begin
  119.            case(gewei)
  120.                    4'b0000:GE_DATA= 8'b00111111;       //0
  121.                    4'b0001:GE_DATA= 8'b00000110;       //1
  122.                    4'b0010:GE_DATA= 8'b01011011;       //2
  123.                    4'b0011:GE_DATA= 8'b01001111;       //3
  124.                    4'b0100:GE_DATA= 8'b01100110;       //4
  125.                    4'b0101:GE_DATA= 8'b01101101;       //5
  126.                    4'b0110:GE_DATA= 8'b01111101;       //6
  127.                    4'b0111:GE_DATA= 8'b00000111;     //7
  128.                    4'b1000:GE_DATA= 8'b01111111;       //8
  129.                    4'b1001:GE_DATA= 8'b01101111;     //9
  130.                    default:GE_DATA=8'b10111111;
  131.            endcase
  132. end

  134. //实现shiwei数据到数码管数的一致
  135. always @ (posedge CLK_50M)
  136. begin
  137.            case(shiwei)
  138.                    4'b0000:SHI_DATA= 8'b00111111;       //0
  139.                    4'b0001:SHI_DATA= 8'b00000110;       //1
  140.                    4'b0010:SHI_DATA= 8'b01011011;       //2
  141.                    4'b0011:SHI_DATA= 8'b01001111;       //3
  142.                    4'b0100:SHI_DATA= 8'b01100110;       //4
  143.                    default:SHI_DATA=8'b10111111;
  144.            endcase
  145. end

  147. //组合电路,实现数码管的数字显示
  148. always @ (posedge CLK_50M)
  149. begin
  150.        case (led_cnt)
  151.            3'b000 : SEG_DATA = 8'b00000111;       //当计数器为0时,数码管将会显示 "7"
  152.            3'b001 : SEG_DATA = 8'b00000110;       //当计数器为1时,数码管将会显示 "1"
  153.            3'b010 : SEG_DATA = 8'b01100110;       //当计数器为2时,数码管将会显示 "4"
  154.            3'b011 : SEG_DATA = 8'b00111111;       //当计数器为3时,数码管将会显示 "0"
  155.            3'b100 : SEG_DATA = SHI_DATA;                 //当计数器为4时,数码管将会显示 "十位"
  156.            3'b101 : SEG_DATA = GE_DATA;                 //当计数器为5时,数码管将会显示 "个位"
  157.            default: SEG_DATA = 8'b10111111;
  158.        endcase
  159. end






  166. always @ (posedge CLK_50M)
  167. begin
  168.        case (led_cnt)
  169.            3'b000 : SEG_EN = 6'b111110;           //当计数器为0时,数码管SEG1显示
  170.            3'b001 : SEG_EN = 6'b111101;           //当计数器为1时,数码管SEG2显示
  171.            3'b010 : SEG_EN = 6'b111011;             //当计数器为2时,数码管SEG3显示
  172.            3'b011 : SEG_EN = 6'b110111;       //当计数器为3时,数码管SEG4显示
  173.            3'b100 : SEG_EN = 6'b101111;           //当计数器为4时,数码管SEG5显示
  174.            3'b101 : SEG_EN = 6'b011111;       //当计数器为5时,数码管SEG6显示
  175.            default: SEG_EN = 6'b111111;
  176.        endcase
  177. end









  187. //控制蜂鸣器
  188. always @ (posedge CLK_50M or negedge RST_N)
  189. begin
  190.        if(!RST_N)                                                 //判断复位
  191.            beep_reg< = 1'b0;                                 //初始化beep_reg值
  192.        else
  193.            beep_reg< = beep_reg_n;                       //用来给beep_reg赋值
  194. end

  196. //组合电路,判断频率,使蜂鸣器发声
  197. always @ (posedge CLK_50M)
  198. begin
  199.        if(time_cnt == freq)                                 //判断分频值
  200.            beep_reg_n = ~beep_reg;                       //改变蜂鸣器的状态
  201.        else
  202.            beep_reg_n = beep_reg;                       //蜂鸣器的状态保持不变
  203. end
  204. always @  (posedge CLK_50M)
  205. begin
  206.   if(gewei==4'h5&& shiwei==4'h0)
  207.   FM = beep_reg;
  208. end

  210. endmodule
复制代码

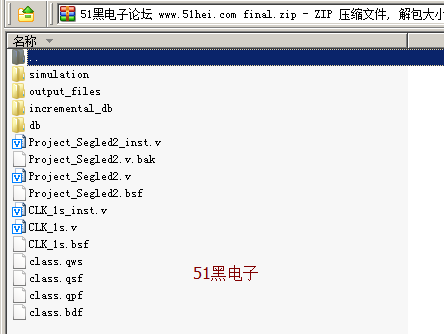

所有资料51hei提供下载:
