AVR16 AVR128的DS18B20温度传感器protues仿真与源码

[复制链接]
ID:275720发表于 2018-1-14 00:04|显示全部楼层

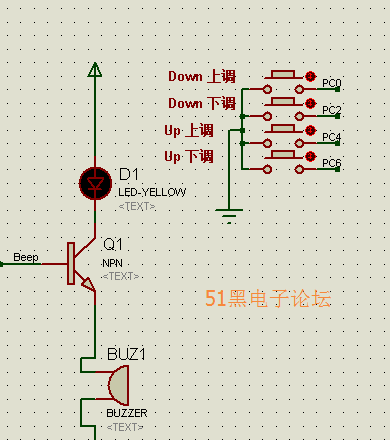

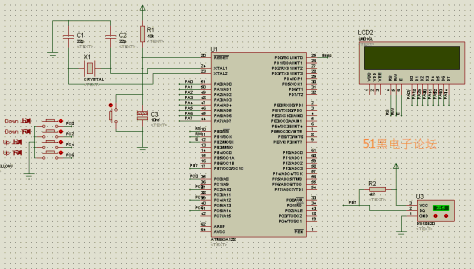

单片机温度计设计仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

有AVR16芯片和AVR128芯片2个版本

单片机源程序如下:
  1. /*-------------------------------
  2. 作者：小新
  3. email:xuxing1261207@126.com
  4. --------------------------------*/
  5. #include< iom16v.h>
  6. #include< macros.h>
  7. #include "lcd.h"
  8. #include "ds18b20.h"
  9. unsigned int  temp1=20,temp2=35;

  11. void main(void)
  12. {
  13.    unsigned char i=0;
  14.
  15.    DDRD=0xff;
  16.    PORTD=0x00;
  17.    DDRC=0x00;
  18.    PORTC=0xFF;
  19.    CLI();
  20.    LCD_init();
  21.    SEI();
  22.    LCD_DisplayString(1,1,"Down:     Up:  ");
  23.    LCD_DisplayString(2,1,"T=");
  24.    while(1)
  25.    {
  26.      i=PINC;
  27.      if((i&0x01)==0)
  28.        {
  29.        //while(!(i&0x01));
  30.            temp1++;
  31.        }
  32.        if((i&0x04)==0)
  33.        {
  34.          //while(!(i&0x04));
  35.          temp1--;
  36.        }
  37.
  38.        if((i&0x10)==0)
  39.        {
  40.        //while(!(i&0x01));
  41.            temp2++;
  42.        }
  43.        if((i&0x40)==0)
  44.        {
  45.          //while(!(i&0x04));
  46.          temp2--;
  47.        }
  48. ……………………

  50. …………限于本文篇幅 余下代码请从51黑下载附件…………
复制代码

所有资料51hei提供下载:
DS18B20温度传感器protues仿真 avr16128 ds18b20单片机仿真程序.zip(183.14 KB, 下载次数: 143)

评分

黑币 +50
收起理由
+ 50
共享资料的黑币奖励！

查看全部评分

ID:738803发表于 2020-5-4 12:22|显示全部楼层
老铁，谢谢分享有用的资料！
ID:599609发表于 2020-5-6 16:27|显示全部楼层
非常感谢，还没入门
