其作用是:以一定的时间间隔向上位机发送相应的组件信息,进而刷新相应组件的状态。其中,变量x的值就是驱动3个字节更新的关键。受组件属性的制约,变量x的取值范围被设置在0~100之内。
Micro-Lab可轻松地在上位机设计出表现形式丰富多样的界面,且通过串行通讯将上位机和下位机有机地联合起来。
在界面制作方面,该软件为用户提供了3类组件,即控制组件、显示组件及图表组件。
其中显示组件的内容最为丰富,它又包含进度球、电池、仪表盘、数码管、温度计等组件,见图1所示。

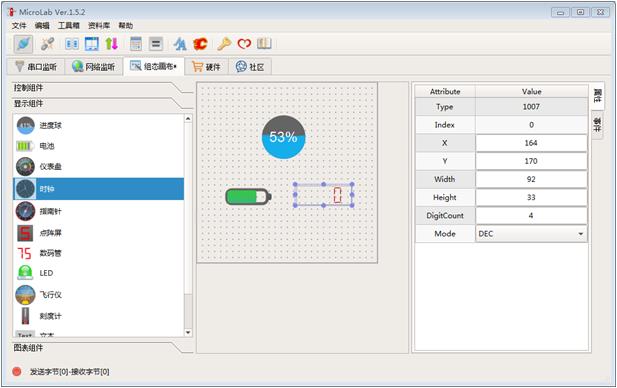

图1 显示组件及使用
在界面设计时,只需将相应的组件拖到画布中即可,此外还可修改所用组件的属性值。
下面制作一个包括3个组件的界面,其运行效果见图2和图3所示。
图2 运行效果

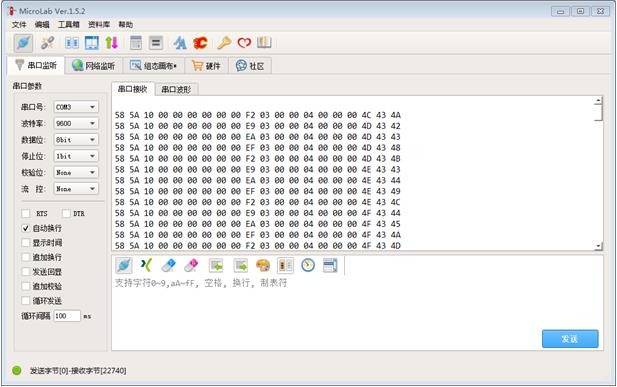

图3 接收下位机数据
由出品方所提供的下位机例程是采用STM32F103开发板,而本次所用的下位机则是GD32307E开发板,为此对源程序进行了相应的功能移植,且按照实际需要进行了裁剪,相应的主程序为:
其作用是:以一定的时间间隔向上位机发送相应的组件信息,进而刷新相应组件的状态。其中,变量x的值就是驱动3个字节更新的关键。受组件属性的制约,变量x的取值范围被设置在0~100之内。
