avr单片机 PWM调速程序及原理图

 [复制链接]

ID:115464发表于 2016-4-20 16:07|显示全部楼层

16单片机 PWM调速！！！！

源程序：

1. #include<iom16v.h>

2. #include<macros.h>

3.

4. #define uint unsigned int

5. #define uchar unsigned char

6. #define Left OCR1A

7. #define Right OCR1B

8. #define ADD 1.15;   //宏定义，加速系数

9.

10. uchar i;

11. uchar flag;     //是否减速标志位

12. uchar TCRT5000_IN;

13.

14. uint Max_Speed;

15. uchar Min_Speed;

16.

17. /*************************************************

18. 函数名称：Init_TCRT5000

19. 函数功能：初始化红外传感器TCRT5000

20. 函数说明：设置PA口为输入，监测传感器信号*********/

21. void Init_TCRT5000()

22. {

23. DDRA = 0X00;

24. PORTA = 0XFF;

25. }

26.

27. /*************************************************

28. 函数名称：Max()

29. 函数功能：判断最大速度

30. 函数说明：判断最大速度，将其值放入Max_Speed中*****/

31. void Max()

32. {

33. if(Left >= Right)

34. {

35.   Max_Speed = Left * ADD;

36. }

37. else

38. {

39.   Max_Speed = Right * ADD;

40. }

41. if(Max_Speed >= 0xf7)

42. {

43.   Max_Speed = 0xf7;

44. }

45. Min_Speed = 0x20 ;

46. }

47.

48. /*************************************************

49. 函数名称：Scan_TCRT5000

50. 函数功能：TCRT5000进行扫描，返回跑到信息

51. 函数说明：*********/

52. void Scan_TCRT5000()

53. {

54. TCRT5000_IN = PINA&0x1F;

55. switch(TCRT5000_IN)

56. {

57.    /*  OOOOO  *///全灭

58.    case 0x00:

59.      break;

60.    /*  *****  *///全亮

61.    case 0x1f:

62.      OCR1A=0x00;

63.      OCR1B=0x00;

64.        break;

65.    /*  O*OOO  */

66.    case 0x08:

67.      OCR1A=Min_Speed;

68.        OCR1B=Max_Speed;

69.        break;

70.    /*  *OOOO  */

71.    case 0x10:

72.      OCR1A=Min_Speed;

73.        OCR1B=Max_Speed;

74.          break;

75.    /*  O**OO  */

76.    case 0x0c:

77.      OCR1A=Min_Speed;

78.        OCR1B=Max_Speed;

79.        break;

80.    /*  **OOO  */

81.    case 0x18:

82.      OCR1A=Min_Speed;

83.        OCR1B=Max_Speed;

84.        break;

85.    /*  ***00*/

86.    case 0x1c:

87.      OCR1A=Min_Speed;

88.        OCR1B=Max_Speed;

89.        break;

90.    /*  OOO*O  */

91.    case 0x02:

92.        OCR1A=Max_Speed;

93.        OCR1B=Min_Speed;

94.        break;

95.    /*  OOOO*  */

96.    case 0x01:

97.      OCR1A=Max_Speed;

98.        OCR1B=Min_Speed;

99.        break;

100.    /*  OO**O  */

101.    case 0x06:

102.      OCR1A=Max_Speed;

103.        OCR1B=Min_Speed;

104.        break;

105.    /*  OOO**  */

106.    case 0x03:

107.      OCR1A=Max_Speed;

108.        OCR1B=Min_Speed;

109.        break;

110.    /*  OO***  */

111.    case 0x07:

112.      OCR1A=Max_Speed;

113.        OCR1B=Min_Speed;

114.        break;

115.    default:

116.      break;

117.   }

118. }

119.

120. /*************************************************

121. 函数名称：Init_Speed

122. 函数功能：定时器1初始化，产生两路PWM信号

123. 函数说明：通过改变全局变Left，Right控制小车速度**/

124. void Init_Speed()

125. {

126. DDRD |= 0X30;

127. TCCR1A=0xA1;

128. TCCR1B=0x0A;

129. OCR1A=0xa0;

130. OCR1B=0xa0;

131. }

132.

133. /**********************************************

134. 函数名称：Stop

135. 函数功能：小车停止

136. 函数说明：Right=0，Left=0*********************/

137. void Stop()

138. {

139. OCR1A=0x00;

140. OCR1B=0x00;

141. }

142.

143. /**********************************************

144. 函数名称：Init_Timer0

145. 函数功能：初始化定时器0

146. 函数说明：初始化定时器0

147.        设1024分频

148.            100ms触发一次中断，速度加1**********/

149. void Init_Timer0()

150. {

151. TCCR0 = 0x05;

152. TCNT0 = 0x00;

153. TIMSK |= BIT(2);

154. SREG |= BIT(7);

155. }

156.

157. void main()

158. {

159. uchar speed;

160. TCRT5000_IN = PINA&0x1F;

161. Init_Speed();

162. Init_TCRT5000();

163. Init_Timer0();

164. while(1)

165. {

166.   TCRT5000_IN = PINA&0x1F;

167.   while(TCRT5000_IN != 0x04)

168.   {

169.    SREG& = ~BIT(7);   //关闭中断

170.    Scan_TCRT5000();

171.    TCRT5000_IN = PINA&0x1F;

172.    flag = 1;

173.   }

174.

175.   while(TCRT5000_IN == 0x04)

176.   {

177.    if(flag == 1)

178.    {

179.        Left = 0xb0;

180.    Right = 0xb0;

181.      flag =0;

182.      SREG |= BIT(7);   //打开中断

183.    }

184.    TCRT5000_IN = PINA&0x1F;

185.   }

186. }

187. }

188.

189. /*定时器0中断函数*/

190. #pragma interrupt_handler Timer0:10

191. void Timer0()

192. {

193. TCNT0 = 0x00;

194. i++;

195. if(i == 100)

196. {

197.   i=0;

198.   Left++;

199.   if(Left >= 0xfe)

200.   {

201.    Left = 0xfe;

202.   }

203.   OCR1B++;

204.   if(OCR1B >= 0xfe)

205.   {

206.    OCR1B = 0xfe;

207.   }

208.   Max();

209. }

210. }

复制代码

单片机

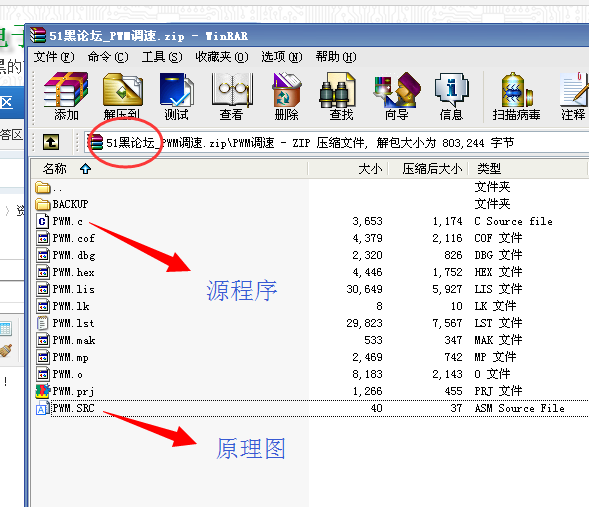

PWM调速.zip
