基于STC15F101W单片机调光灯/按键状态机源程序与PCB原理图

[复制链接]

电梯直达

楼主

ID:829390发表于 2020-10-13 17:24|只看该作者回帖奖励

基于STC15F101W调光灯，按键状态机，电脑USB供电，STC15F101W单片机驱动包含了源代码和原理图、PCB

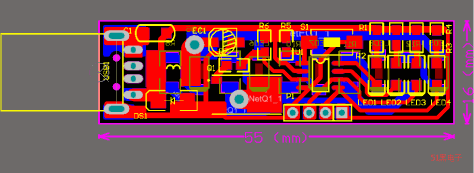

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)

单片机源程序如下:

/**********************************************
程序名：LED程序
产品代号：LED调光台灯
硬件平台：STC15F100W (只有T0和T2两个定时器 )
当前版本：1.0
编写人：@Richard
说明：
①适用于Led驱动板
②可通过DIM端控制灯泡亮度与开关
③有四个指示灯，共阳
命名规则：输出后缀_dr、输入后缀_sr、标志位后缀_flag (dr代表drive驱动、sr代表sensor感应器）
**********************************************/
#include< STC15Fxxxx.H> //51系列单片机的各种寄存器地址的定义
//#include< STC12CAxxxx.H> //51系列单片机的各种寄存器地址的定义
#include "intrins.h" //数学定义
#define uchar unsigned char
#define uint unsigned int
/*********晶振定时定义*************************/
//#define Fosc 22118400L //定义主时钟
#define Fosc 12000000L //定义主时钟
//#define Fosc 11059200L //定义主时钟
//#define Fosc 5529600L //定义主时钟
//#define Fosc 24000000L //定义主时钟
//#define T1MS (65536-Fosc/1000) //T1模式，12.00MHZ
#define T1MS (65536-Fosc/12/1000) //T12模式，12.00MHZ
//sfr AUXR = 0x80;
/*********按键时间定义*************************/
#define const_key_time_short1 20 //短按的按键去抖动延时的时间
#define const_key_time_long1 400 //长按的按键去抖动延时的时间
/*********PWM定义*************************/
#define PWM70_H 7 //定义PWM高位周期,亮度70%
#define PWM70_L 3 //定义PWM低位周期
#define PWM40_H 2 //定义PWM高位周期,亮度40%
#define PWM40_L 3 //定义PWM低位周期
#define PWM10_H 2 //定义PWM高位周期,亮度10%
#define PWM10_L 18 //定义PWM低位周期
/*********标志位定义*************************/
unsigned int count; //定义全局变量用于计时
unsigned int LED_count1; //按钮LED中断次数
unsigned int LED_count2; //按钮LED中断次数
unsigned char ucKeyLock1=0; //按键触发后自锁的变量标志
unsigned char ucShortTouchFlag1=0; //短按的触发标志
unsigned int uiKeyTimeCnt1=0; //按键去抖动延时计数器
unsigned int LongKeyCnt=0; //长按触发次数计数器
unsigned int ShortKeyCnt=0; //短按触发次数计数器
/*********函数申明*************************/
void initial_myself(); //初始化寄存器以及个别外围要求响应速度快的输出设备
void initial_peripheral(); //初始化不要求上电立即处理的外围芯片和模块
/*********端口定义*************************/
sbit DIM_dr=P3^5; //定义P3.5为灯泡DIM使能信号
sbit led1_dr=P3^0; //定义P3.0为LED1控制信号
sbit led2_dr=P3^1; //定义P3.1为LED2控制信号
sbit led3_dr=P3^2; //定义P3.2为LED3控制信号
sbit led4_dr=P3^3; //定义P3.3为LED1控制信号
sbit key_sr=P3^4; //定义P3.4为key输入信号
/*********初始化函数***********************/
void initial_myself(void) //内部器件初始化
{
EA=1;
P3M1=0x00; //定义P3准双向口
P3M0=0x00;
}
/************T0定时器中断配置函数**********/
void Timer0Init(void) //1毫秒@12.000MHz
{
//AUXR |= 0x80; //定时器时钟1T模式
AUXR |= 0x84; //定时器时钟1T模式,T0/T2配置
TMOD& = 0xF0; //设置定时器模式
TL0 = 0x20; //设置定时初值
TH0 = 0xD1; //设置定时初值
TF0 = 0; //清除TF0标志
TR0 = 1; //定时器0开始计时
ET0 = 1;
}
/************T2定时器中断配置函数**********/
void Timer2Init(void) //1毫秒@12.000MHz
{
//AUXR |= 0x04; //定时器时钟1T模式
T2L = 0x50; //设置定时初值
T2H = 0xFB; //设置定时初值
AUXR |= 0x10; //定时器2开始计时
IE2 |= 0x04;
}
/*********初始化外围*************************/
void initial_peripheral(void) //外围器件初始化
{
DIM_dr=0; //DIM端口初始化、0为灭，1为亮
led1_dr=1;
led2_dr=1;
led3_dr=1;
led4_dr=1;
}
/*********1毫秒延时函数***********************/
void Delay1ms() //@12.000MHz
{
unsigned char i, j;
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
}
/*********毫秒延时函数***********************/
void delay_ms(unsigned char ms)
{
unsigned int i;
do{
i = Fosc / 13000;
while(--i) ; //14T per loop
}while(--ms);
}
/*********毫秒延时函数(定时器)***********************/
void DelayNms(unsigned int t)
{
T2L = 0x20; //设置定时初值
T2H = 0xD1; //设置定时初值
count=t;
while(count);
}
/***************4个LED开机提示函数***********************/
void led_turn()
{
led1_dr=0;
DelayNms(500);
led2_dr=0;
DelayNms(500);
led3_dr=0;
DelayNms(500);
led4_dr=0;
DelayNms(500);
}
/***************4个LED提示灯全点亮函数***********************/
void led_4on()
{
led1_dr=0;
led2_dr=0;
led3_dr=0;
led4_dr=0;
}
/***************第4个LED提示灯熄灭函数***********************/
void led_off4()
{
led1_dr=0;
led2_dr=0;
led3_dr=0;
led4_dr=1;
}
/***************第34个LED提示灯熄灭函数***********************/
void led_off34()
{
led1_dr=0;
led2_dr=0;
led3_dr=1;
led4_dr=1;
}
/***************第234个LED提示灯熄灭函数***********************/
void led_off234()
{
led1_dr=0;
led2_dr=1;
led3_dr=1;
led4_dr=1;
}
/***************4个LED提示灯全熄灭函数***********************/
void led_4off()
{
led1_dr=1;
led2_dr=1;
led3_dr=1;
led4_dr=1;
}
/***************DIM灯光70%亮度函数***********************/
void DIM_dr70()
{
DIM_dr=1;
DelayNms(PWM70_H);
DIM_dr=0;
DelayNms(PWM70_L);
}
/***************DIM灯光40%亮度函数***********************/
void DIM_dr40()
{
DIM_dr=1;
DelayNms(PWM40_H);
DIM_dr=0;
DelayNms(PWM40_L);
}
/***************DIM灯光10%亮度函数***********************/
void DIM_dr10()
{
DIM_dr=1;
DelayNms(PWM10_H);
DIM_dr=0;
DelayNms(PWM10_L);
}
/***************按键扫描函数函数***********************/
void key_scan() //按键扫描函数放在定时中断里
{
if(key_sr==1) //IO是高电平，说明按键没有全部被按下，这时要及时清零一些标志位
{
ucKeyLock1=0; //按键自锁标志清零
uiKeyTimeCnt1=0; //按键去抖动延时计数器清零，此行非常巧妙，是我实战中摸索出来的。
if(ucShortTouchFlag1==1) //短按触发标志
{
ucShortTouchFlag1=0;
ShortKeyCnt++; //触发按键短按
}
}
else if(ucKeyLock1==0) //有按键按下，且是第一次被按下
{
uiKeyTimeCnt1++; //累加定时中断次数
if(uiKeyTimeCnt1>const_key_time_short1)
{
ucShortTouchFlag1=1; //激活按键短按的有效标志
}
if(uiKeyTimeCnt1>const_key_time_long1)
{
ucShortTouchFlag1=0; //清除按键短按的有效标志
uiKeyTimeCnt1=0;
ucKeyLock1=1; //自锁按键置位,避免一直触发
LongKeyCnt++; //触发按键长按
}
}
}
/***************按键服务函数***********************/
void key_service() //按键服务的应用程序
{
switch(ShortKeyCnt) //按键服务状态切换
{
case 1: //按键短按一次
if(LongKeyCnt==1) //有长按键一次
{
led_4off(); //有长按键一次
DIM_dr=0;
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_turn();
DIM_dr=0;
}
break;
case 2: //按键短按
if(LongKeyCnt==1)
{
led_4off();
DIM_dr=1;
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_4on();
DIM_dr=1;
}
break;
case 3: //按键长按
if(LongKeyCnt==1)
{
led_4off();
DIM_dr70();
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_off4();
DIM_dr70();
}
break;
case 4: //按键短按
if(LongKeyCnt==1)
{
led_4off();
DIM_dr40();
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_off34();
DIM_dr40();
}
break;
case 5: //按键短按
if(LongKeyCnt==1)
{
led_4off();
DIM_dr10();
}
if((LongKeyCnt==2)||(LongKeyCnt==0))
{
led_off234();
DIM_dr10();
}
break;
case 6: //按键短按
led_4off();
DIM_dr=0;
ShortKeyCnt=0; //按第5次返回
break;
}
switch(LongKeyCnt) //按键服务状态切换
{
case 1:
;
break;
case 2:
……………………
…………限于本文篇幅余下代码请从51黑下载附件…………

复制代码

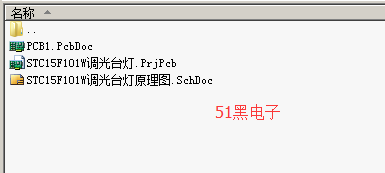

所有资料51hei提供下载:

Code.rar(28.42 KB, 下载次数: 124)

STC15F101W调光台灯电路.rar(241.74 KB, 下载次数: 92)

评分

参与人数 1	黑币 +50	收起理由
admin	+ 50	共享资料的黑币奖励！

查看全部评分

收藏12
淘帖
 顶
 踩

沙发

ID:364201发表于 2023-5-27 10:37|只看该作者

实测过吗？下载的代码编译报错

板凳

ID:844255发表于 2024-3-9 12:29|只看该作者

#include< STC15F2K60S2.H>
//#include< STC15Fxxxx.H>
//#include< STC12CAxxxx.H>

地板

ID:229641发表于 2024-3-10 12:13来自手机|只看该作者

wangkgg 发表于 2024-3-9 12:29
#include
//#include
//#include

可以正常使用吗？

5^#

ID:844255发表于 2024-3-13 13:15|只看该作者

触景情伤发表于 2024-3-10 12:13
可以正常使用吗？

通过编译，可以用了，上过机、

6^#

ID:1112856发表于 2024-3-13 13:27|只看该作者

提示: 作者被禁止或删除内容自动屏蔽
