基于mega16单片机1602LCD显示程序,定时亮灯装置

[复制链接]
跳转到指定楼层
楼主
ID:1048739发表于 2022-10-24 19:48|只看该作者|只看大图回帖奖励

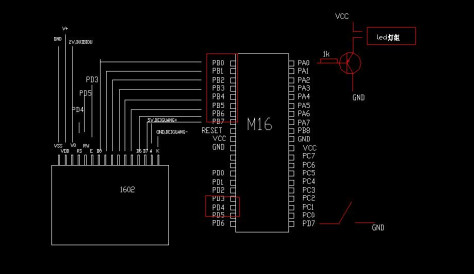

自制定时亮灯装置。单片机程序如下。
  1. // Target : M16
  2. // Crystal: 12.000Mhz

  4. #include< iom16v.h>
  5. #include< macros.h>

  7. #define uchar unsigned char
  8. #define uint unsigned int
  9. #define mclk 1000000
  10. //12000000
  11. //8000000
  12. #pragma interrupt_handler uart_rx:12

  14. #define key_port PORTD
  15. #define key_port_ddr DDRD
  16. #define key_port_pin PIND
  17. uchar WENZI1[]="JIESHOUDAOD: ...."; //WENZI1
  18. uchar WENZI2[]="receiving ... ..."; //WENZI2
  19.   uint FASONGSHUZU[10];             //SHUJU1
  20. uint x=9;
  21. uchar temn,count;
  22. uchar temtab;
  23. long int i,w,e;
  24. long int jd,k,sz;
  25. int g,s;

  27. uchar rdata,flag=0;//baocun jieshoudao d shuju



  31. void delay (uint ms)
  32. {
  33.        uint i,j;
  34.        for(i=0;i<ms;i++)
  35.        {
  36.                for (j=0;j<1141;j++);
  37.        }
  38. }

  40. void DelaymS (uint i)
  41. {
  42.        uint j;
  43.        for(;i!=0;i--)
  44.        {
  45.                for (j=20;j!=0;j--);
  46.        }
  47. }


  50. void uart_init(uint baud)
  51. {
  52. PORTA = 0x00;

  54. DDRA  = 0x01;

  56. UCSRB=0X00;
  57. UCSRA=0X00;//
  58. UCSRC=(1<<URSEL)|(0<<UPM0)|(3<<UCSZ0);//选择UCSRC,异步模式，禁止校验，1位停止位，8为数据位。
  59. baud=mclk/16/baud-1;
  60. UBRRL=baud;
  61. UBRRH=baud>>8;
  62. UCSRB=(1<<TXEN)|(1<<RXEN)|(1<<RXCIE);//接收、发送使能，接收中断使能。
  63. SREG=BIT(7);
  64. DDRD  = 0x3F;//portd6输入，其他输出，显示程序//pd7shuru
  65. DDRB = 0XFF; //输出，显示程序
  66. //DDRD|=0X02;//配置pd1，TXD为输出，通信
  67. DDRC  = 0xFF;//配置C为输出，通信
  68. }
  69. void uart_rx()
  70. {
  71. UCSRB&=~BIT(RXCIE);//jieshou zhongduan guanbi ,
  72. rdata=UDR;
  73. flag=1;
  74. UCSRB|=BIT(RXCIE);//DAKAI JIESHOU ZHOGNDUAN HANSHU
  75. }


  78. void uart_sendB(uchar data)
  79. {
  80. while(!(UCSRA&(BIT(UDRE))));//di5wei=1;DENGDAI JICUNQI WEIKONG
  81. UDR=data;
  82. while(!UCSRA&(BIT(TXC)));//fasong jieshu
  83. UCSRA|=BIT(TXC);
  84. }

  86. void write_com(uchar com)
  87. {
  88.   PORTD& = ~BIT(4);
  89. PORTD& = ~BIT(5); //KONGZHIKOU，PD4,5,3 为RS,R/W,EA。数据位为PB口
  90. PORTB = com; //SHUJUKOU
  91. PORTD |= BIT(3); //
  92. delay(1);
  93. PORTD& = ~BIT(3); //
  94. }
  95. void write_data(uchar data)
  96. {
  97.   PORTD |= BIT(4);
  98. PORTD& = ~BIT(5);
  99. PORTB = data;
  100. PORTD |= BIT(3); //
  101. delay(1);
  102. PORTD& = ~BIT(3);//
  103. }


  106. void shujuchuli(long int  count)
  107. {
  108. uint i,j1,j2,j3,j4,j5,j6;
  109. count=count%100000;
  110.    j1=count/100000;
  111.        j2=count/10000;count=count%10000;   //小数点后第一位 + '0'
  112.        j3=count/1000;count=count%1000;   //小数点后第一位 + '0'
  113.        j4=count/100;count=count%100;
  114.        j5=count/10;count=count%10;
  115.        j6=count;

  117. FASONGSHUZU[0]=j1+0x30;
  118. FASONGSHUZU[1]=j2+0x30;
  119. FASONGSHUZU[2]=j3+0x30;
  120. FASONGSHUZU[3]=j4+0x30;
  121. FASONGSHUZU[4]=j5+0x30;
  122. FASONGSHUZU[5]=j6+0x30;
  123. }



  127. void xianshi1(uchar tab)
  128. {
  129. uint i;
  130.   write_com(0X38);
  131. delay(5);
  132.   write_com(0X01);
  133. delay(5);
  134. write_com(0X0C);
  135. delay(5);
  136. write_com(0X06);
  137. delay(5);
  138. write_com(0X80+0);
  139. delay(5);
  140.   for(i=0;i<16;i++)
  141. {
  142.    write_data(WENZI1[i]);
  143.   delay(5);
  144. }
  145. }



  149. void DISSHUJU(uint num)

  151. {
  152.    uint i;
  153.    write_com(0X80+0X40);
  154.    delay(5);
  155.    for(i=0;i<6;i++)
  156.      {
  157.          write_data(FASONGSHUZU[i]);
  158.          delay(5);
  159.          }
  160. }




  165. void xianshi2(uchar tab)
  166. {
  167. uint i;
  168.   write_com(0X38);
  169. delay(5);
  170. write_com(0X01);
  171. delay(5);
  172. write_com(0X0C);
  173. delay(5);
  174. write_com(0X06);
  175. delay(5);
  176. write_com(0X80+0);
  177. delay(5);
  178. for(i=0;i<16;i++)
  179. {
  180.    write_data(WENZI2[i]);
  181.   delay(5);
  182. }
  183. }




  188. void YANSHIMIN(uint i)
  189. {
  190.        uint j;
  191.        for(;i!=0;i--)
  192.        {
  193.                for (j=60;j!=0;j--)
  194.              {
  195.              DelaymS (5000);
  196.              DelaymS (5000);
  197.              }
  198.        }
  199. }

  201. //************************main***********************
  202. void main (void)             //程序主函数
  203. {
  204.        uint k,i=8;
  205. uint j=20;
  206. unsigned char tem;
  207.        uart_init(1200);//初始化端口。同时打开串口。可接收串口数据。
  208.        //uart_sendB(i);
  209.        //delay(10);
  210.        //uart_sendB(j);
  211.        //delay(10);

  213.        DelaymS (5000);
  214.        PORTA=0X00;//DENGMIE
  215.        DelaymS (5000);
  216.        PORTA=0XFF;//DENGMIE
  217.        //以下，接收按键调整延时时间
  218.        PORTD=PORTD|0X80;//ZHI 1,pd7
  219.        for(j;j!=0;j--)
  220.        {
  221.
  222.        tem=key_port_pin&0x80;
  223.        if( tem==0x00)
  224.        i=i++;
  225.        DelaymS (5000);
  226.            }
  227.
  228.        //以下，显示，延时
  229.        xianshi1(WENZI1[i]);
  230.        for(i;i!=0;i--)
  231.        {
  232.        PORTA=0XFF;//DENGMIE
  233.        xianshi2(WENZI2[i]);
  234.                  shujuchuli(i);
  235.                    xianshi1(WENZI1[i]);
  236.                  DISSHUJU(FASONGSHUZU[i]);
  237.                  DelaymS (5000);
  238.
  239.                    YANSHIMIN(60);
  240.
  241.
  242.
  243.        }
  244.        PORTA=0X00;//
  245.        DelaymS (5000);
  246.
  247. }
