PWM控制流水灯代码

[复制链接]
ID:395819发表于 2018-10-21 18:08|显示全部楼层

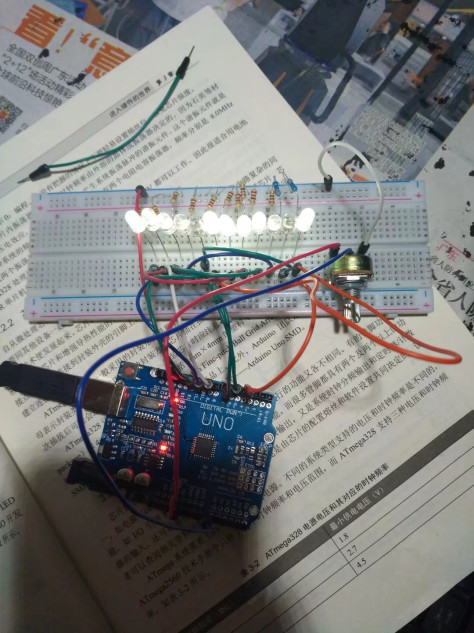

制作出来的实物图如下：


LED灯接PWM输出功能的IO口3，5，6，9，10，11.
调速电位器中间抽头接A0口，用于控制流水灯的流动速度。

代码如下：
  1. int i, j, vol；
  2. unsigned char pin[] = {3, 5, 6, 9, 10, 11}；
  3. unsigned int light[] = {0, 60, 120, 200, 255, 160, 50}；
  4. void setup() {}
  5. void loop() {
  6.   vol = analogRead(0)；
  7.   for (i = 0; i< 6; i++) {
  8.    analogWrite(pin[i], light[j])；
  9.    j++; if (j > 6) j = 0;
  10.    delay(vol / 5)；
  11.   }
  12. }
复制代码


评分

黑币 +50
收起理由
+ 50
共享资料的黑币奖励！

查看全部评分

  • ID:395819
    发表于 2018-10-23 23:54
    |
    显示全部楼层
    我是新人，发的这程序是完全本人原创。
    代码很短，却是完全实现LED渐亮渐灭的流水循环。
    可惜没人回复，是什么原因呢？
    回复
    checkmgcmn('post_576209')
  • ID:328014
    发表于 2018-10-24 00:14
    |
    显示全部楼层
    确实代码很短，这里是analogRead函数的介绍：
    https://www.arduino.cc/reference ... log-io/analogwrite/
    回复
    checkmgcmn('post_576224')
  • ID:343850
    发表于 2018-11-22 00:22
    来自触屏版
    |
    显示全部楼层
    好东西，必须支持
    回复
    checkmgcmn('post_596242')
  • ID:712979
    发表于 2020-3-21 17:57
    |
    显示全部楼层
    我按照你的代码，没有结果。 而且你的代码只有六个灯，为什么接线接了12个灯？
    回复
    checkmgcmn('post_824794')
  • ID:35955
    发表于 2020-3-23 15:21
    |
    显示全部楼层
    看了一下，这个连线是有些乱，应该是连6个灯就可以了，其实要实现流水灯，直接用数字控制就行了，由于视觉暂留现象和余辉效应，没必要用PWM作出渐亮渐灭的效果，快了现象是一样的，高低电平直接控制亮灭不香么
    回复
