四位共阴数码管模拟交通灯 Arduino程序

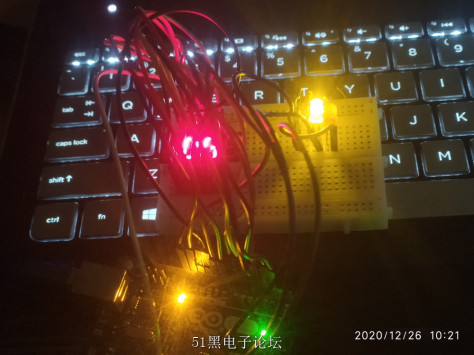

hello大家好，今天早上过马路时等红绿灯时，也想自己做一个玩玩，代码如下，由于作者水平有限，以下代码仅供参考，使用开发板为arduino uno



#define redLed A2
#define greeLed A0
#define yelloLed A1
int redDS=15;
int greenDS=15;
int yellowDS=5;
char signal;

int a = 9;
int b = 8;
int c = 7;
int d = 6;
int e = 5;
int f = 4;
int g = 3;
int dp = 2;

int d4 = 13;
int d3 = 12;
int d2 = 11;
int d1 = 10;

long n = 12030;
int x = 100;
int del = 55;
void setup()
{
   Serial.begin(9600);
   for(int a=2;a<=13;a++)
   {
   pinMode(a,OUTPUT);
   }
     for(int A0=2;A0<=A2;A0++)
   {
   pinMode(A0,OUTPUT);
   }
}
void loop()
{
   jiaotongdeng();
}

void WX(unsigned char x)//数码管位选
{
   switch(x)
   {
   case 1:
       digitalWrite(d1,LOW);
       digitalWrite(d2,HIGH);
       digitalWrite(d3,HIGH);
       digitalWrite(d4,HIGH);
     break;
     case 2:
       digitalWrite(d1,HIGH);
       digitalWrite(d2,LOW);
       digitalWrite(d3,HIGH);
       digitalWrite(d4,HIGH);
     break;
     case 3:
       digitalWrite(d1,HIGH);
       digitalWrite(d2,HIGH);
       digitalWrite(d3,LOW);
       digitalWrite(d4,HIGH);
     break;
     case 4:
       digitalWrite(d1,HIGH);
       digitalWrite(d2,HIGH);
       digitalWrite(d3,HIGH);
       digitalWrite(d4,LOW);
     break;
       default:
       digitalWrite(d1,HIGH);
       digitalWrite(d2,HIGH);
       digitalWrite(d3,HIGH);
       digitalWrite(d4,HIGH);
         break;
   }
}
unsigned char number[10][8] =
{   //a b c d e f g dp
   {1, 1,  1,  1,  1,  1,  0,  0},
   {0, 1,  1,  0,  0,  0,  0,  0},
   {1, 1,  0,  1,  1,  0,  1,  0},
   {1, 1,  1,  1,  0,  0,  1,  0},
   {0, 1,  1,  0,  0,  1,  1,  0},
   {1, 0,  1,  1,  0,  1,  1,  0},
   {1, 0,  1,  1,  1,  1,  1,  0},
   {1, 1,  1,  0,  0,  0,  0,  0},
   {1, 1,  1,  1,  1,  1,  1,  0},
   {1, 1,  1,  0,  0,  1,  1,  0}
};
void Clear()//清屏函数
{
   digitalWrite(a,LOW);
   digitalWrite(b,LOW);
   digitalWrite(c,LOW);
   digitalWrite(d,LOW);
   digitalWrite(e,LOW);
   digitalWrite(f,LOW);
   digitalWrite(g,LOW);
   digitalWrite(dp,LOW);
}
void DX(unsigned char x)//数码管段选
{
   digitalWrite(a,number[x][0]);       //a查询码值表
   digitalWrite(b,number[x][1]);
   digitalWrite(c,number[x][2]);
   digitalWrite(d,number[x][3]);
   digitalWrite(e,number[x][4]);
   digitalWrite(f,number[x][5]);
   digitalWrite(g,number[x][6]);
   digitalWrite(dp,number[x][7]);
}
void display(unsigned char y,unsigned char Number)
{
   WX(y);
   DX(Number);
   Clear();
}
void jiaotongdeng()
{
   if(Serial.available()>0){
   signal=Serial.read();
   Serial.print(signal);
   if(signal=='A'){//修改红灯定时时间0~99s
     if(Serial.available()>0){
       redDS=Serial.read()-48;
       if(Serial.available()>0){

       int zifu=Serial.read()-48;
       redDS=redDS*10+zifu;
       Serial.print("-->");
       Serial.println(redDS);
     }
   }
   }
   if(signal=='B'){//修改绿灯定时时间0~99s
     if(Serial.available()>0){
       greenDS=Serial.read()-48;
       Serial.println(greenDS);
       if(Serial.available()>0){

       int zifu=Serial.read()-48;
       greenDS=greenDS*10+zifu;
       Serial.println(greenDS);
     }
   }
   }
   if(signal=='C'){//修改黄灯定时时间0~99s
     if(Serial.available()>0){
       yellowDS=Serial.read()-48;
       Serial.println(yellowDS);
       if(Serial.available()>0){

       int zifu=Serial.read()-48;
       yellowDS=yellowDS*10+zifu;
       Serial.println(yellowDS);
     }
     }
   }
   }
   digitalWrite(redLed,HIGH);
   for(int i=redDS;i>=0;i--){
   for(int k=5000;k>0;k--){
   display(1,i/10);
   display(2, i%10);
   }
   }
   digitalWrite(redLed,LOW);
   digitalWrite(yelloLed,HIGH);
   for(int i=yellowDS;i>=0;i--){
   for(int k=5000;k>0;k--){
   display(2,i/10);
   display(3, i%10);
   }
   }
   digitalWrite(yelloLed,LOW);
   digitalWrite(greeLed,HIGH);
   for(int i=greenDS;i>=0;i--){
   for(int k=5000;k>0;k--){
   display(3,i/10);
   display(4, i%10);
   }
   }
   digitalWrite(greeLed,LOW);
}最后有个不情之请，如果您会使用0x..十六进制写法改进我的代码，请发到评论区
