入门级51单片机智能小车 可实现多种功能,程序简单易懂

视频演示：


可以实现避障，红外跟随，蓝牙控制，寻迹

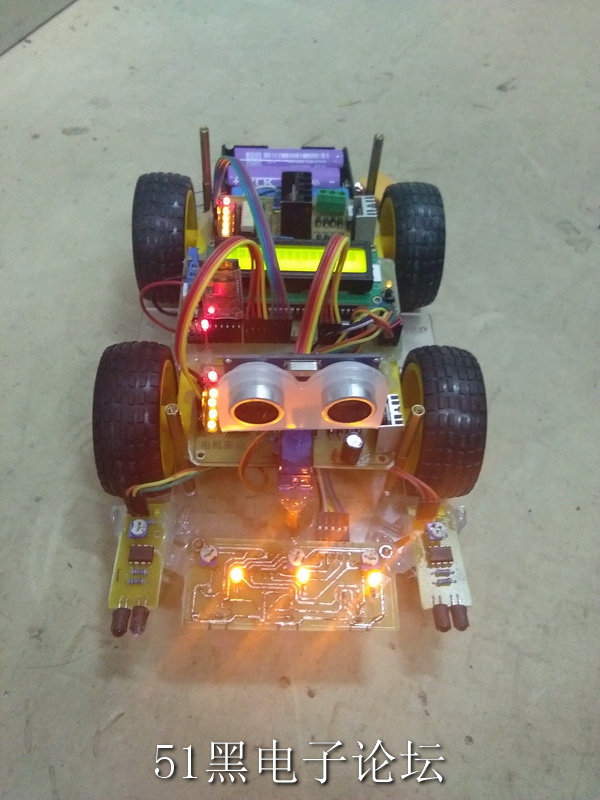

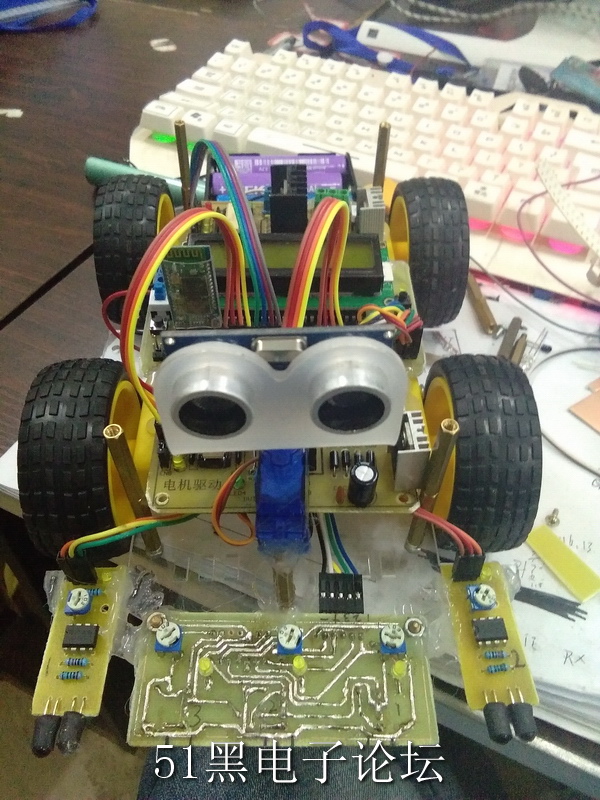

效果图片：

红外跟随程序：

1. #include<reg52.h>

2.

3. #define uint unsigned int

4. #define uchar unsigned char

5.

6. uchar zkb_left1,zkb_right1,zkb_left2,zkb_right2,i1,j1,i2,j2; //占空比标志

7.

8. sbit IN1=P1^0;     //电机控制端口

9. sbit IN2=P1^1;

10. sbit IN3=P1^2;

11. sbit IN4=P1^3;

12. sbit IN5=P1^4;

13. sbit IN6=P1^5;

14. sbit IN7=P1^6;

15. sbit IN8=P1^7;

16.

17. sbit hw1=P2^4;     //红外传感器端口

18. sbit hw2=P2^3;

19.

20.

21. sbit zkba=P0^0;       //占空比控制端

22. sbit zkbb=P0^1;

23. sbit zkbc=P0^2;       //占空比控制端

24. sbit zkbd=P0^3;

25.

26. void delay_ms(uint z)       //延时函数

27. {

28.      uchar x,y;

29.      for(x=z;x>0;x--)

30.          for(y=110;y>0;y--);

31. }

32.

33. void init()       //初始化函数

34. {

35.      TMOD=0x01;

36.      TH0=(65536-100)/256;

37.      TL0=(65536-100)%256     ;

38.      EA=1;

39.      ET0=1;

40.      TR0=1;

41.      zkba=1;

42.      zkbb=1;

43.      zkbc=1;

44.      zkbd=1;

45. }

46.

47. void time0() interrupt 1   //中断服务函数

48. {

49.      i1++;j1++;i2++;j2++;           //进入中断i，j自加1

50.      if(i1<zkb_right1)     {zkbb=1;}     //如果i小于设定值，使能端置1，否则置0

51.      else zkbb=0;

52.      if(i1==40)     {zkbb=~zkbb;i1=0;}  //如果i加到40；使能端取反，i置0

53.

54.      if(j1<zkb_left1)     {zkba=1;}

55.      else zkba=0;

56.      if(j1==40)     {zkba=~zkba;j1=0;}

57.

58.      if(i2<zkb_right2)     {zkbd=1;}     //如果i小于设定值，使能端置1，否则置0

59.      else zkbd=0;

60.      if(i2==40)     {zkbd=~zkbd;i2=0;}  //如果i加到40；使能端取反，i置0

61.

62.      if(j2<zkb_left2)     {zkbc=1;}

63.      else zkbc=0;

64.      if(j2==40)     {zkbc=~zkbc;j2=0;}

65.

66.

67.      TH0=(65536-100)/256;       //定时器0重装初值

68.      TL0=(65536-100)%256;

69. }

70.

71. void go()       //前进函数

72. {

73.      zkb_left1=8;

74.      zkb_right1=8;

75.      zkb_left2=8;

76.      zkb_right2=8;

77.

78.      IN1=1;     IN2=0;

79.      IN3=1;     IN4=0;

80.      IN5=1;     IN6=0;

81.      IN7=1;     IN8=0;

82. }

83. void back()       //后退函数

84. {

85.      zkb_left1=8;

86.      zkb_right1=8;

87.      zkb_left2=8;

88.      zkb_right2=8;

89.

90.      IN1=0;     IN2=1;

91.      IN3=0;     IN4=1;

92.      IN5=0;     IN6=1;

93.      IN7=0;     IN8=1;

94. }

95. void left()         //左转弯函数，

96. {

97.      zkb_left1=10;   //设置一个速度

98.      zkb_right1=10;

99.      zkb_left2=10;

100.      zkb_right2=10;

101.

102.      IN1=0;     IN2=1;     //

103.      IN3=1;     IN4=0;

104.      IN5=0;     IN6=1;

105.      IN7=1;     IN8=0;

106. }

107. void right()         //右转弯函数

108. {

109.      zkb_left1=10;         //设置一个速度

110.      zkb_right1=10;

111.      zkb_left2=10;

112.      zkb_right2=10;

113.

114.      IN1=1;     IN2=0;       //

115.      IN3=0;     IN4=1;

116.      IN5=1;     IN6=0;       //

117.      IN7=0;     IN8=1;

118. }

119. void stop()         //停止函数

120. {

121.      IN1=0;     IN2=0;

122.      IN3=0;     IN4=0;

123.      IN5=0;     IN6=0;

124.      IN7=0;     IN8=0;

125. }

126.

127.

128. void gensui()       //

129. {

130.      uchar flag;       //定义一个标志位，用于状态判断

131.      if(hw1==1& hw2==1)       //

132.      {flag=0;}

133.        else if(hw1==0& hw2==0)     //

134.      {flag=1;}

135.        else if(hw1==1& hw2==0)     //

136.      {flag=2;}

137.        else if(hw1==0& hw2==1)     //

138.      {flag=3;}

139.          else flag=4;   //其他情况标志位置0

140.      switch (flag)

141.      {

142.          case 0: go(); break;     //情况0，前进

143.          case 1: stop(); break;     //情况1，前进

144.          case 2: left(); break;     //情况2，左转

145.          case 3: right(); break;     //

146.          case 4: stop(); break;     //情况4，右转

147.          default: stop(); break;     //

148.      }

149. }

150.

151. void main()

152. {

153.      init();

154.      delay_ms(1);

155.      while(1)

156.      {

157.          gensui();

158.      }

159. }

160.


复制代码

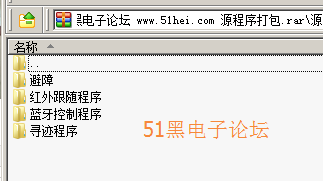

全部资料51hei下载地址：
源程序打包.rar(87.95 KB, 下载次数: 588)
