用STC89C52做的蓝牙小车 HC05+pwm+寻迹+单片机源码

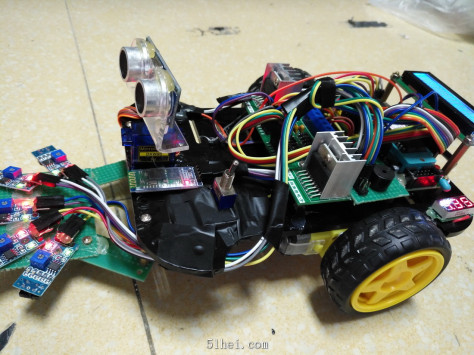

制作成功的小车实物图如下：

单片机源程序如下:

1.

2. # include "reg51.h"

3. # include "pwm.h"

4.

5. uchar flag,i,receive;

6. uchar code table1[]="GO";

7. uchar code table2[]="Back";

8. uchar code table3[]="Left";

9. uchar code table4[]="Right";

10. uchar code table0[]="Stop";

11. uchar code table5[]="2016111130";

12. uchar code table6[]="Welcome to Lanya";

13.

14. sbit RS=P2^2;

15. sbit RW=P2^3;

16. sbit E=P2^4;

17.

18.

19. void delay_50us(uint us)

20. {

21.    uint i,k;

22.        for (i=us;i>0;i--)

23.          for (k=100;k>0;k--);

24. }

25. void write_data(uint dat)  //定义写数据函数

26. {

27.      RS=1;

28.        RW=0;

29.        E=0;

30.        P0=dat;         //送入数据

31.      delay_50us(10);

32.        E=1;

33.      delay_50us(10);

34.        E=0;           //到此数据送入完毕

35. }

36. void write_com(uchar com)   //定义写指令函数

37. {

38.        RS=0;

39.        RW=0;

40.        E=0;

41.        P0=com;         //送入指令

42.      delay_50us(10);

43.        E=1;

44.      delay_50us(10);

45.        E=0;           //到此指令送入完毕

46. }

47. void lcd1602inti(void)     //函数声明

48. {

49.      delay_50us(100);  //延时15ms

50.        write_com(0x38);  //不检测忙信号

51.        delay_50us(100);  //延时5ms

52.        write_com(0x38);  //不检测忙信号

53.        delay_50us(100);  //延时5ms

54.        write_com(0x38);  //不检测忙信号

55.        write_com(0x38);  //显示模式设置

56.      write_com(0x08);  //显示关闭

57.        write_com(0x01);  //显示清屏

58.        write_com(0x06);  //显示光标移动设置

59.        write_com(0x0c);  //显示开及光标设置

60. }

61.

62. void display()

63. {

64.        uchar i;

65.        lcd1602inti();

66.    write_com(0x83);

67.        for(i=0;i<10;i++)

68.        {

69.          write_data(table5[i]);   //table1[]="2016111130";

70.    }

71.    write_com(0xC0);

72.        for(i=0;i<16;i++)

73.        {

74.          write_data(table6[i]);   //table2[]="Welcome to Lanya";

75.    }

76. }

77. void Usartinit()         //初始化

78. {

79.

80.        TMOD=0x21;           //设置定时器1的工作方式2   0010 0000  GATE C/T   8位初值自动重装8位定时器

81.                  //GATE  C/T M1 M0   GATE  C/T M1 M0   C/T位为1为计数模式  C/T位为0为定时模式

82.        PCON=0x80;         //波特率加倍     电源管理寄存器

83.    TH1=0xf3;           //给定时器重装初值

84.        TL1=0xf3;     //这里的波特率必须加倍  不加倍的话 通讯不成功 本人目前还不知道原因

85.                //由于开发板使用的晶振频率是12M，非标准频率，在设置波特率时很容易产生误差，而导致串口通信出现乱码或者失败

86.                //目前来说，选择波特率4800，SMOD=1波特率加倍的方式，误差率仅为0.16%，为12M晶振中最小的误差

87.        TH0=0XEC;     //5ms定时

88.        TL0=0X78;

89.        TR0=1;

90.        ET0=1;

91.    TR1=1;           //开定时器1

92.    SM0=0;           //选择串口工作方式1，常用

93.        SM1=1;

94.    REN=1;           //开串口接收   此时接收器一所选择的波特率16倍速率采样RXD移交的电平 开始接收信息

95.    ES=1;           //串行中断总开关

96.        EA=1;           //开总中断

97. }

98. void main()

99. {

100.        lcd1602inti();

101.        Usartinit();   //调用初始化函数进行初始化

102.    display();

103.    while(1)

104.        {

105.      if(flag==1)//不断的检测标志位是否被置1  被置1说明已经执行了中断服务程序，即已经接数据，否则一直检测flag的状态

106.        {

107.      switch(receive)

108.            {

109.              case 1:   run();

110.                    ES=0;   //接下来要发送数据 先要使ES=0关闭串口中断 等数据发送完后再打开串口中断

111.                  for(i=0;i<2;i++)

112.                      {

113.                          SBUF=table1[i];

114.                          while(!TI);   //等待是否发送完成 因为发送完成后TUI会有硬件置1

115.                        TI=0;             //清除发送完成标志位  手动清0

116.                  }

117.              ES=1;

118.                  flag=0;

119.                    break;

120.          case 2:   backrun();

121.              ES=0;

122.                        for(i=0;i<4;i++)

123.                      {

124.                            SBUF=table2[i];

125.                              while(!TI);

126.                              TI=0;

127.                          }

128.                        ES=1;

129.                      flag=0;

130.                                  break;

131.            case 3:  leftrun();

132.              ES=0;

133.                      for(i=0;i<4;i++)

134.                    {

135.                                  SBUF=table3[i];

136.                                  while(!TI);

137.                                  TI=0;

138.                        }

139.              ES=1;

140.                        flag=0;

141.                      break;

142.            case 4:   rightrun();

143.              ES=0;

144.                          for(i=0;i<5;i++)

145.                            {

146.                                SBUF=table4[i];

147.                                while(!TI);

148.                                TI=0;

149.                            }

150.                            ES=1;

151.                            flag=0;

152.                                    break;

153.            case 0:   stoprun();

154.                          ES=0;

155.                            for(i=0;i<4;i++)

156.                            {

157.                                  SBUF=table0[i];

158.                                  while(!TI);

159.                                  TI=0;

160.                            }

161.                ES=1;

162.                    flag=0;

163.              }

164.          }

165.        }

166.

167. }

168. void Usart() interrupt 4       //一旦有数据接入，串行口中断触发

169. {

170.    receive=SBUF-48;     //当REN为1时  开始接收数据 将接收到的值赋予receive   这里的是ACSII 所以要减去48

171.    RI=0;           //当RI=0   将接收数据存入SBUF寄存器中  清除接收中断标志位  有内部硬件置1，项CPU发出中断请求 在中断服务程序中，必须用软件将其清零， 取消此中断申请

172.    flag=1;                   //将标志位置1  这个是方便在主程序中查询判断是否已经接收到数据

173. }

174.

175.

176. ……………………

177.

178. …………限于本文篇幅 余下代码请从51黑下载附件…………


复制代码

所有资料51hei提供下载:
蓝牙+pwm可用 勿删.zip(43.08 KB, 下载次数: 408)
